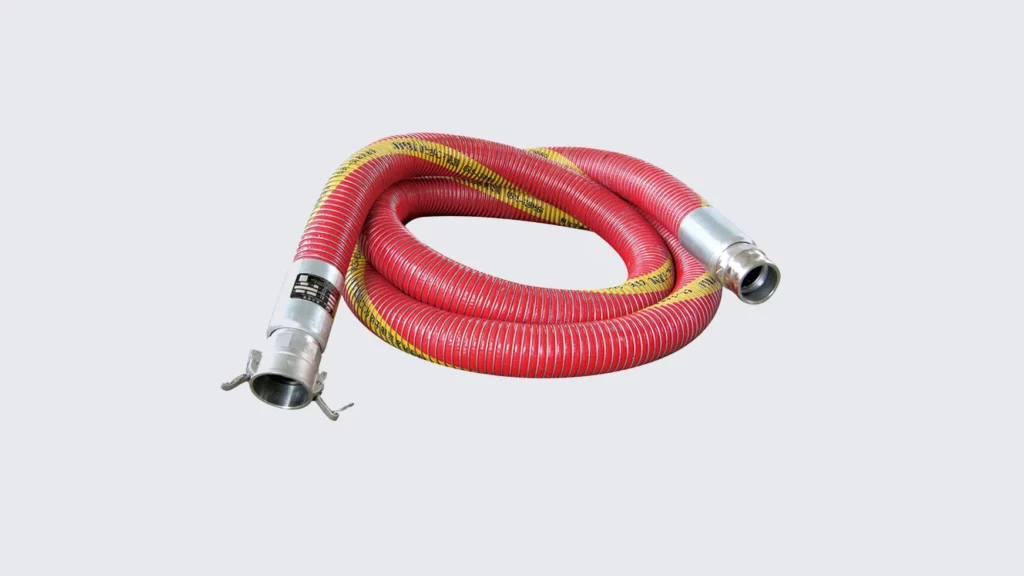

Резиновые рукава для воды, воздуха, пара и нефтепродуктов: ООО «НПП «Нобис»» подберем исполнение по давлению, температуре и среде. Поставляем напорные, напорно-всасывающие и специальные резиновые рукава для общепромышленных, технологических, коммунальных, строительных, пищевых и нефтехимических задач. Подбор выполняется по рабочей среде, температурному режиму, давлению, условиям монтажа, типу каркаса и требованиям к концевой арматуре.
В поставку включаются рукава для технической и горячей воды, воздуха и инертных газов, насыщенного пара, бензина, керосина, масел и других нефтепродуктов, пищевых жидкостей, абразивных материалов, а также решения для кислотных и щелочных сред в пределах допуска применяемого исполнения. Для проектов, где требуется всасывание и нагнетание, применяются напорно-всасывающие конструкции с текстильным каркасом и металлической спиралью; для подачи под давлением — напорные рукава с соответствующим запасом прочности и стойкостью внутреннего слоя к рабочей среде.
Для каких задач подбирают резиновые рукава
Резиновые рукава применяют как гибкие трубопроводы там, где важны надежность, стойкость к рабочей среде и возможность безопасной работы под давлением или под разрежением. Для общепромышленных задач используются напорные и напорно-всасывающие исполнения по стандартным классам: вода, горячая вода, воздух и инертные газы, нефтепродукты, пищевые вещества, абразивы, насыщенный пар, а также кислотно-щелочные среды в пределах допустимой концентрации для выбранного класса.
- Для технической воды и универсальных производственных линий применяются водяные исполнения;
- Для горячей воды — специальные теплостойкие рукава;
- Для подачи воздуха, азота, углекислого газа и других инертных газов — газовые исполнения;
- Для топлива и масел — маслобензостойкие рукава;
- Для молока, пива, вина, спирта и питьевой воды — пищевые;
- Для пескоструя, пульпы и абразивных материалов — износостойкие;
- Для паровых линий — специальные паровые рукава с повышенными требованиями к безопасности.
Подбор по среде и режиму работы
Выбор резинового рукава начинается с понимания среды и режима работы.
- Для горячей воды, пара, CIP-мойки и части химических сред широко применяются исполнения с внутренним слоем из EPDM — этилен-пропилен-диенового каучука, который хорошо работает при высоких температурах и контакте с рядом химических веществ;
- Для масел, жиросодержащих сред, нефтепродуктов, порошков и части абразивных продуктов более уместны исполнения на основе NBR — нитрильного каучука, обладающего маслостойкостью и высокой стойкостью к истиранию;
- Для широкой номенклатуры химических продуктов в специализированных химических рукавах применяют внутренний слой UPE/UHMWPE — сверхвысокомолекулярного полиэтилена.
Под конкретную задачу также определяют, нужен ли напорный или напорно-всасывающий рукав.
- Для подачи среды под давлением выбирают напорные конструкции;
- Для линий, где среду необходимо не только нагнетать, но и всасывать, применяют рукава с усиленной стенкой и металлической спиралью;
- Для топливных линий и некоторых специальных объектов требуется антистатическое исполнение;
- Для пищевых производств имеют значение не только давление и температура, но и состав внутреннего слоя, санитарные требования, возможность промывки горячей водой или паром и комплект подтверждающих документов.
| Среда / задача | Рекомендуемое исполнение | Ключевые требования | Что согласовать перед поставкой |
|---|---|---|---|
| Техническая вода, промывка, общепромышленные линии | Напорные или напорно-всасывающие водяные рукава | Рабочее давление, температура, стойкость к погодным условиям, радиус изгиба | Диаметр, длину, давление, тип среды, способ прокладки, тип соединений |
| Горячая вода, мойка, технологические линии | Теплостойкие рукава для горячей воды, EPDM-исполнения | Температурная стойкость, надежность каркаса, ресурс при циклической нагрузке | Постоянную и пиковую температуру, давление, частоту циклов, длину линии |
| Воздух, азот, углекислый газ, инертные газы | Газовые и воздушные рукава | Герметичность, гибкость, устойчивость к старению и условиям эксплуатации | Газ, давление, температурный режим, место установки, требования к безопасности |
| Бензин, дизельное топливо, масла, нефтепродукты | Маслобензостойкие рукава, при необходимости антистатические | Совместимость со средой, стойкость внутреннего слоя, безопасность эксплуатации | Точный вид продукта, температуру, рабочее давление, требования по антистатике и концевой арматуре |
| Молоко, пиво, вино, спирт, питьевая вода, непищевые и жиросодержащие продукты | Пищевые рукава с соответствующим внутренним слоем и документами | Гигиеничность, совместимость со средой, возможность мойки и стерилизации | Состав продукта, температуру, тип мойки, требования к санитарным документам и соединениям |
| Песок, пульпа, абразивные смеси, пескоструй | Абразивостойкие рукава | Износостойкость внутреннего слоя, толщина стенки, устойчивость к ударной нагрузке | Размер и характер абразива, скорость потока, давление, длину линии, режим работы |
| Насыщенный пар | Специальные паровые рукава | Температура, давление, безопасность, термостойкость внутреннего и наружного слоя | Параметры пара, длительность циклов, требования к арматуре, условия монтажа |
| Кислотные и щелочные растворы, химические среды | Кислотощелочестойкие или специализированные химические рукава | Химическая совместимость, температура, давление, стойкость к старению и внешней среде | Точный состав среды, концентрацию, температуру, режим работы, требования к документам и соединениям |
Как выбирают конструкцию резинового рукава
Конструкция резинового рукава определяется не только средой, но и режимом эксплуатации.
- В напорных рукавах стандартной группы рабочая схема включает внутренний резиновый слой, один или несколько слоев текстильного каркаса и наружный резиновый слой;
- Для паровых исполнений повышенного класса стандарт предусматривает дополнительные усиливающие слои;
- Для напорно-всасывающих рукавов применяют текстильный каркас в сочетании с металлической спиралью и мягкими манжетами под присоединение арматуры.
Подбор конструкции обязательно увязывают с рабочим давлением, возможным разрежением, минимальным радиусом изгиба, длиной линии и условиями внешней среды. Для ряда классов стандарт задает трехкратный или пятикратный запас прочности по разрушению, требования к герметичности, стойкости к горячей воде, бензину, кислотно-щелочным растворам и к прочности связи резиновых слоев с текстильным каркасом. Для топливных линий могут применяться антистатические исполнения; для паровых линий — токопроводящие EPDM-конструкции с учетом рабочей температуры, давления и коэффициента безопасности.
По температурным режимам подбор также ведется строго по серии. Для стандартных напорных рукавов по ГОСТ применяются водяные, газовые, пищевые, абразивные, маслобензостойкие и паровые классы с разными рабочими диапазонами: горячая вода — до +100 °С, паровые исполнения — до +143 °С или до +175 °С в зависимости от класса. Промышленные EPDM-серии для пара и горячей воды применяются, например, при температурах до +165 °С, а пищевые EPDM-рукава — в диапазоне до +100 °С, с отдельными решениями для санитарной мойки горячей водой и паром.
| Параметр | Что нужно указать | Почему это важно |
|---|---|---|
| Рабочая среда | Вода, горячая вода, воздух, газ, пар, масло, бензин, пищевой продукт, абразив, химический раствор | От среды зависит материал внутреннего слоя, класс рукава и допустимая область применения |
| Температура | Постоянную и пиковую температуру среды, а также условия наружной эксплуатации | Температура определяет выбор EPDM, NBR, специализированного химического или парового исполнения |
| Давление и разрежение | Рабочее давление, пиковое давление, наличие всасывания | По этим данным выбирают напорную или напорно-всасывающую конструкцию и класс прочности |
| Диаметр и расход | Внутренний диаметр или требуемый расход среды | Это влияет на пропускную способность, потери давления и подбор арматуры |
| Длина линии | Общую длину и предпочтительную длину одного отрезка или сборки | От длины зависят компоновка линии, число соединений и удобство монтажа |
| Режим эксплуатации | Стационарная или подвижная линия, частота перегибов, вибрация, наружные воздействия | Режим работы определяет требования к гибкости, каркасу, наружному слою и ресурсу |
| Концевая арматура | Фланцы, быстроразъемные соединения, резьбовые окончания, муфты, хомуты, переходы | От схемы подключения зависит готовность рукава к монтажу и безопасность работы |
| Специальные требования | Антистатическое исполнение, пищевые допуски, санитарные требования, маркировку, документы | Такие требования влияют на выбор серии, материала и состава поставки |
Концевая арматура и рукавные сборки
Резиновые рукава целесообразно подбирать не изолированно, а сразу как часть рабочей линии. Под задачу согласовывают тип и материал концевой арматуры, способ опрессовки или крепления, наличие фланцев, быстроразъемных соединений, переходов, хомутов, защитных элементов и требований к заземлению. Для химических, пищевых и паровых линий это особенно важно: надежность соединения напрямую влияет на безопасность, ресурс и пригодность линии к эксплуатации.
При необходимости поставка может быть организована в формате готовых рукавных сборок. Такой подход позволяет сразу увязать рукав, арматуру и условия подключения к насосу, емкости, трубопроводу или технологическому оборудованию без дополнительного подбора на стороне заказчика.
Смежные решения для других условий эксплуатации
Если проект связан с особо агрессивной химической средой, высокими требованиями к чистоте продукта или специальной химической стойкостью внутреннего канала, можно рассмотреть фторопластовые рукава. Когда приоритетом является длинная мобильная линия для воды, удобрений или топлива с быстрым развертыванием и компактным хранением, логично перейти к плоскосворачиваемым рукавам. Для высоких температур, пара, газа и металлической герметичной конструкции применяются гофрированные металлорукава. Для других задач без требований к герметичности можно рассмотреть вальцованные металлорукава.
Подберем резиновые рукава под вашу задачу
Чтобы купить резиновый рукав под вашу задачу, направьте параметры среды, давление, температуру, диаметр, длину линии и требования к соединениям. Подберем напорное, напорно-всасывающее, маслобензостойкое, пищевое, паровое, абразивостойкое или химически стойкое исполнение и подготовим предложение под реальные условия эксплуатации.
