Срок службы промышленного кабеля зависит от его конструкции, качества монтажа, температуры, влаги, механических нагрузок и условий эксплуатации. Кабель может начать деградировать задолго до расчетного срока, если его неправильно выбрали, повредили при транспортировке или прокладке либо эксплуатируют в условиях, для которых конкретная конструкция не предназначена.
Поэтому защита кабеля — это не только установка трубы, короба или другого внешнего элемента. Необходимо сохранить его ресурс на всем жизненном цикле: правильно выбрать конструкцию, обеспечить корректное хранение и транспортировку, выполнить монтаж без повреждений, исключить неблагоприятные воздействия при эксплуатации и контролировать состояние уязвимых участков.

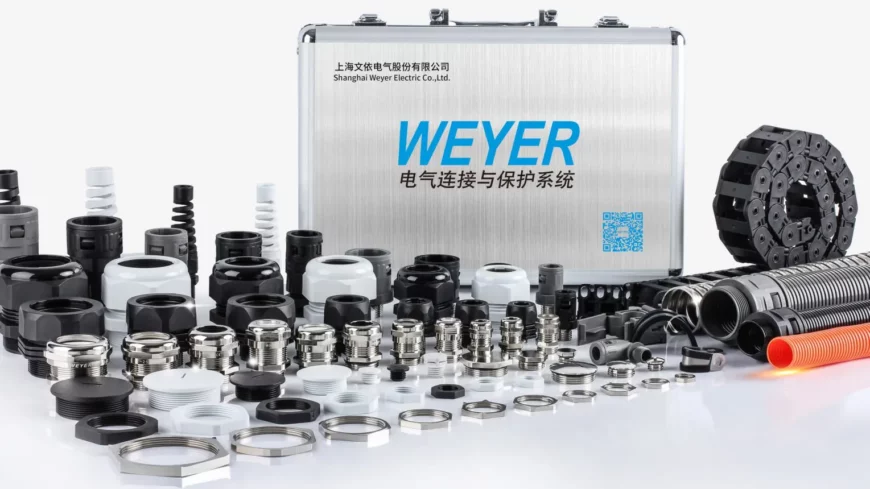

Внешние системы защиты кабеля помогают снизить воздействие окружающей среды и механических факторов, но они не могут исправить ошибку, заложенную при выборе самого кабеля, или восстановить уже поврежденную изоляцию.
- От чего зависит срок службы промышленного кабеля
- Как выбор конструкции кабеля влияет на срок службы
- Изоляция и оболочка кабеля — в чем разница
- Какие материалы применяют в промышленных кабелях
- Как выбирать кабель по условиям промышленного объекта
- Для стационарной распределительной сети предприятия
- Для прокладки, где важна наружная полиэтиленовая оболочка
- Для объектов с повышенными пожарными требованиями
- Для тяжелой промышленности и горнодобывающих объектов
- Повреждение кабеля может начаться еще до эксплуатации
- Транспортировка
- Хранение
- Перемещение барабана
- Какие ошибки при монтаже сокращают ресурс кабеля
- Нарушение минимального радиуса изгиба
- Превышение допустимого тягового усилия
- Волочение кабеля по поверхности
- Неправильное крепление
- Ошибки на вводах и переходах
- Основные причины преждевременного старения кабеля в эксплуатации
- Перегрев
- Локальный нагрев от технологического оборудования
- Механическое повреждение оболочки
- Вода и нарушение герметичности
- Масла и химические вещества
- Ультрафиолет и наружная эксплуатация
- Вибрация
- Как небольшой дефект превращается в серьезное повреждение
- Какие участки трассы требуют особого внимания
- Вводы в оборудование
- Муфты и концевые заделки
- Переходы между способами прокладки
- Участки рядом с горячим оборудованием
- Наружные и подземные участки
- Как предотвратить повреждения во время эксплуатации
- Какие признаки требуют проверки состояния кабеля
- Почему внешний осмотр не показывает все дефекты
- Когда внешняя защита уже не решает проблему
- Практический пример: кабели на металлургическом предприятии УГМК-Сталь
- Практический пример: локальный перегрев возле технологического оборудования
- Нормативные документы
- Типичные ошибки, сокращающие срок службы кабеля
- Выбирать кабель только по напряжению и сечению
- Считать СПЭ универсально лучшим материалом
- Считать броню полной защитой кабеля
- Игнорировать условия транспортировки и хранения
- Использовать универсальный радиус изгиба для всех кабелей
- Оценивать температуру только по помещению
- Игнорировать небольшое повреждение наружной оболочки
- Закрывать существующий дефект внешней защитой
- Использовать стационарный кабель в режиме постоянного движения
- Чек-лист сохранения ресурса промышленного кабеля
- До закупки
- При приемке и хранении
- Перед монтажом
- При монтаже
- При эксплуатации
От чего зависит срок службы промышленного кабеля
У кабеля нет универсального срока, одинакового для всех конструкций и условий применения. Заявленный изготовителем срок службы относится к определенной продукции и предполагает соблюдение установленных условий транспортирования, хранения, монтажа и эксплуатации.
Фактическое состояние кабеля зависит не только от календарного возраста. На скорость деградации влияют температура, электрическая нагрузка, влажность, химическая среда, механические воздействия, качество соединений и монтажа. EPRI при анализе старения промышленных силовых и контрольных кабелей также рассматривает неблагоприятную локальную среду как один из основных факторов ускоренной деградации.
Отсюда следует практический вывод: относительно новый кабель может получить серьезный дефект из-за неправильного монтажа или тяжелых условий эксплуатации, а большой календарный возраст сам по себе еще не является достаточным основанием для вывода о техническом состоянии линии.
Для ответственных промышленных сетей решение о дальнейшей эксплуатации должно учитывать конструкцию кабеля, условия его работы, историю эксплуатации и результаты предусмотренного контроля.
Как выбор конструкции кабеля влияет на срок службы
Первый способ продлить срок службы кабеля — изначально выбрать конструкцию, соответствующую объекту.
На промышленном предприятии недостаточно определить только:
- Номинальное напряжение;
- Сечение жил;
- Количество жил.
Необходимо также учитывать:
- Материал изоляции;
- Материал наружной оболочки;
- Наличие экрана;
- Наличие брони;
- Продольную и поперечную герметизацию, если она требуется;
- Пожарное исполнение;
- Стойкость к маслам и технологическим жидкостям;
- Климатическое исполнение;
- Стойкость к ультрафиолету;
- Допустимые температуры;
- Механические нагрузки;
- Способ прокладки;
- Необходимость работы во взрывоопасной или другой специальной среде.
Для силовых кабелей с экструдированной изоляцией на напряжение от 6 до 35 кВ действующий ГОСТ 34834-2022 предусматривает конструкции с изоляцией из сшитого полиэтилена, этиленпропиленовой резины, ПВХ-пластиката и сшитых безгалогенных полимерных композиций.
То есть вопрос «какой материал лучше» нельзя решать без условий эксплуатации. Один материал может иметь преимущество по рабочей температуре, другой — по гибкости, третий — по поведению при пожаре или устойчивости к конкретной внешней среде.
Изоляция и оболочка кабеля — в чем разница
При выборе промышленного кабеля важно не смешивать изоляцию токопроводящей жилы и наружную оболочку.
Изоляция электрически отделяет токопроводящую жилу от других элементов конструкции. Ее материал непосредственно связан с электрическими характеристиками и допустимыми температурными режимами кабеля.
Наружная оболочка защищает внутренние элементы кабеля от внешней среды и механических воздействий в пределах возможностей конкретной конструкции.
Поэтому формулировка «кабель из полиэтилена» технически недостаточна. Например, кабель может иметь изоляцию из сшитого полиэтилена и наружную оболочку из обычного полиэтилена, ПВХ-композиции или безгалогенного материала.
Хороший промышленный пример — ПвБП2г. В продукции Камкабель эта конструкция на 6-35 кВ имеет изоляцию из СПЭ и наружную оболочку из полиэтилена. То есть два элемента конструкции выполняют разные функции, хотя оба связаны с полиэтиленовыми материалами.
Какие материалы применяют в промышленных кабелях
Ниже приведена не универсальная шкала «лучше — хуже», а ориентир по типовым промышленным применениям.
| Материал / исполнение | Где применяется | Практические преимущества | Что учитывать | Пример промышленной конструкции |
|---|---|---|---|---|
| ПВХ-композиции | Изоляция и наружные оболочки силовых и контрольных кабелей | Большой выбор конструкций, пожарных и климатических исполнений, широкое применение в стационарных промышленных сетях | Температурный режим, пожарное исполнение, химическую среду, климатическое исполнение конкретной марки | Вз-ВЭБШвмнг(А)-LS-ХЛ, ВВГнг(А)-LS промышленных сечений |
| Сшитый полиэтилен — СПЭ / XLPE | Изоляция силовых кабелей, в том числе среднего напряжения | Высокая допустимая рабочая температура жилы в соответствующих конструкциях, хорошие электрические свойства, широкое применение в сетях 6-35 кВ | Свойства наружной оболочки определяются отдельно; сама СПЭ-изоляция не означает автоматическую пригодность кабеля к любой внешней среде | ПвВнг(А)-LS 10 кВ, ПвБП2г 6-35 кВ |
| Полиэтилен — PE | Наружная оболочка и отдельные конструктивные элементы | Применяется в конструкциях кабелей для сложных условий прокладки, в том числе кабелей среднего напряжения | Пожарные свойства, конкретное исполнение, климатические требования и условия прокладки | ПвБП2г с наружной полиэтиленовой оболочкой |
| Безгалогенные полимерные композиции — HF | Изоляция, заполнение и/или оболочки специальных кабельных конструкций | Применяются там, где предъявляются требования к отсутствию галогенов и снижению коррозионной активности продуктов горения | HF не означает автоматически огнестойкость, морозостойкость, химическую стойкость или пригодность к любой промышленной среде | ПвПнг2г(А)-HF, Вз-ПвБаПнг(А)-FRHF |
| Этиленпропиленовая резина — EPR / ЭПР | Изоляция силовых кабелей для тяжелых промышленных условий, горнорудной отрасли и специализированного оборудования | Применяется в конструкциях, для которых важны термическая стойкость, гибкость и работа при тяжелых механических воздействиях | Конкретную конструкцию кабеля, материал наружной оболочки, режим движения и допустимые нагрузки | Вз-РэЭмБПнг(А)-HF-ХЛ 10 кВ, шахтные кабели серий КШ… |
| Резиновые и специальные эластомерные оболочки | Гибкие промышленные, шахтные, экскаваторные и другие кабели тяжелого режима | Существуют исполнения с повышенной стойкостью к истиранию, маслам, изгибам и тяжелым механическим условиям | Гибкость не означает неограниченный ресурс при циклическом движении; параметры конкретного кабеля проверяются по документации изготовителя | Горнорудные кабели с EPR-изоляцией и износостойкой резиновой оболочкой |
Для одной из промышленных серий кабелей Холдинг Кабельный Альянс указывает длительно допустимую температуру жилы 70 °C для исполнения с ПВХ-изоляцией и 90 °C для кабеля с изоляцией из сшитого полиэтилена. Это хороший пример различия материалов, но такие значения нельзя автоматически переносить на любые кабели с ПВХ или СПЭ — необходимо пользоваться документацией конкретной марки.
Для тяжелой горнорудной промышленности применяются еще более специализированные конструкции. Например, в каталоге UNCOMTECH присутствуют шахтные кабели 0,66-35 кВ с высокомодульной этиленпропиленовой резиновой изоляцией, а Камкабель выпускает кабели с EPR-изоляцией и наружными резиновыми оболочками, рассчитанными на тяжелые механические условия.
Как выбирать кабель по условиям промышленного объекта
Практический выбор нужно выполнять от условий объекта к конструкции кабеля, а не наоборот.
Для стационарной распределительной сети предприятия
Если речь идет о стационарной сети 6-35 кВ, одним из типовых классов решений являются кабели с изоляцией из сшитого полиэтилена.
Например, ПвВнг(А)-LS на 10 кВ реально применялся на металлургическом предприятии УГМК-Сталь. В рамках поставки на объект Холдинг Кабельный Альянс поставил около 1200 км кабельной продукции разных типов, включая силовые кабели 10 кВ ПвВнг(А)-LS, низковольтные силовые и контрольные кабели. Этот пример хорошо показывает, что даже внутри одного крупного промышленного предприятия невозможно выбрать одну универсальную кабельную конструкцию для всех цепей.
Для прокладки, где важна наружная полиэтиленовая оболочка
В кабеле ПвБП2г на 6-35 кВ применяется СПЭ-изоляция и полиэтиленовая наружная оболочка. В каталоге Камкабель присутствуют промышленные исполнения, например 3х120 мм² на 6 кВ. Это уже типичный объект энергетики или промышленного распределения, а не бытовая линия.
Для объектов с повышенными пожарными требованиями
Нужно различать индексы LS, HF, FRLS, FRHF и другие исполнения.
Например:
- LS относится к пониженному дымо- и газовыделению соответствующей конструкции;
- HF указывает на безгалогенное исполнение;
- FR указывает на огнестойкое исполнение в соответствующей маркировке.
Эти свойства нельзя считать взаимозаменяемыми. Требования пожарной безопасности к кабельным изделиям и области их преимущественного применения устанавливает ГОСТ 31565-2012.
Для тяжелой промышленности и горнодобывающих объектов
Там могут требоваться конструкции с EPR-изоляцией, специальными резиновыми оболочками, броней, экранами и элементами, воспринимающими повышенные механические нагрузки.
Например, промышленные и шахтные кабели с EPR-изоляцией выпускаются на напряжения до нескольких десятков киловольт и проектируются под условия, принципиально отличающиеся от обычной стационарной проводки в помещении.
Главный вывод: сначала определяют электрические и эксплуатационные требования, затем выбирают конструкцию кабеля, и только после этого решают, какая дополнительная внешняя защита требуется.
Повреждение кабеля может начаться еще до эксплуатации
Ресурс кабеля можно частично потерять еще до его ввода в работу.
ГОСТ 18690-2012 отдельно регулирует требования к упаковке, транспортированию и хранению кабельной продукции общепромышленного назначения.
Производители также рассматривают обращение с кабельным барабаном как часть обеспечения будущей надежности кабеля. Prysmian прямо указывает, что неправильное обращение с барабанами способно привести к повреждениям, которые обнаруживаются только после монтажа, когда ремонт становится значительно сложнее.
Транспортировка
При перевозке важно исключить:
- Падение и сильные удары барабана;
- Повреждение щек и обшивки;
- Контакт погрузочной техники с кабелем;
- Неправильную фиксацию барабана;
- Повреждение свободного конца кабеля.
Хранение
Необходимо соблюдать требования производителя и нормативной документации к условиям хранения.
Особое внимание требуется концам кабеля. Если конструкция чувствительна к проникновению влаги, поврежденная или негерметичная концевая заделка способна создать проблему еще до прокладки линии.
Перемещение барабана
Барабан нельзя воспринимать как обычную катушку, которую можно свободно перекатывать в любую сторону и на любое расстояние. Направление и способ перемещения определяются инструкцией изготовителя и правилами обращения с конкретной поставкой.
Какие ошибки при монтаже сокращают ресурс кабеля
Правильный кабель можно повредить неправильным монтажом.
ГОСТ Р 50571.5.52-2011 устанавливает требования по выбору и монтажу электропроводок и на текущий момент действует с зарегистрированными поправками.
Нарушение минимального радиуса изгиба
Слишком малый изгиб способен создать недопустимую деформацию элементов кабеля.
Универсального значения вроде «10 диаметров для любого кабеля» не существует. Допустимый радиус зависит от конструкции, напряжения, количества жил, наличия экрана, брони и условий монтажа.
Prysmian отдельно указывает, что минимальный радиус определяется для конкретной конструкции и может зависеть от тяговой нагрузки. При значительном натяжении требуется больший радиус, чтобы ограничить давление на кабель в зоне изгиба.
Превышение допустимого тягового усилия
При протяжке длинной трассы необходимо контролировать усилие.
Например, в инструкции для конкретного промышленного семейства кабелей 6 кВ Холдинг Кабельный Альянс устанавливает разные допустимые усилия для медных и алюминиевых жил и конкретные минимальные радиусы изгиба. Эти значения относятся именно к указанному семейству и хорошо показывают, почему параметры монтажа должны браться из документации на поставленный кабель.
Волочение кабеля по поверхности
Контакт оболочки с грунтом, металлическими кромками, строительными конструкциями или загрязненной поверхностью способен повредить внешний слой еще до ввода линии в эксплуатацию.
Для промышленного кабеля это особенно критично, если оболочка одновременно является барьером от влаги или агрессивной среды.
Неправильное крепление
Кабель не должен воспринимать нагрузки, для которых его конструкция не предназначена.
При вертикальной прокладке, длинных спусках и наклонных трассах собственная масса кабеля и способ крепления становятся самостоятельными расчетными факторами.
Ошибки на вводах и переходах
Ввод в электродвигатель, шкаф, распределительное устройство или технологическое оборудование является одним из наиболее нагруженных участков.
Здесь могут одновременно возникать:
- Изгиб;
- Натяжение;
- Вибрация;
- Истирание;
- Нарушение герметизации;
- Воздействие масла или воды.
Поэтому место ввода нужно рассматривать как часть кабельной системы, а не как случайное окончание трассы.
Основные причины преждевременного старения кабеля в эксплуатации
Перегрев
Повышенная температура является одним из основных факторов ускоренного старения полимерной изоляции и оболочек.
EPRI при исследовании промышленных силовых, контрольных и измерительных кабелей указывает повышенную температуру как наиболее распространенную причину длительного старения изоляционных и оболочечных материалов в сухих условиях. При тепловом старении полимер может затвердевать, терять способность к удлинению и со временем становиться более чувствительным к повреждению.
Важно учитывать два источника нагрева:
- Нагрев от тока нагрузки.
- Внешнюю температуру окружающей среды.
Если оба фактора действуют одновременно, реальный температурный режим может оказаться существенно тяжелее расчетного.
Локальный нагрев от технологического оборудования
Средняя температура производственного помещения может быть нормальной, но отдельный участок кабеля способен работать в тяжелой локальной среде.
Например, EPRI рассматривает ситуации, когда кабели располагаются возле горячих трубопроводов или оборудования. Повреждение или снятие тепловой изоляции технологического трубопровода может изменить локальное тепловое воздействие на проходящий рядом кабель и ускорить старение его оболочки.
Поэтому при обследовании промышленной трассы важно смотреть не только на температуру воздуха в цехе, но и на:
- Печи;
- Сушильное оборудование;
- Паропроводы;
- Горячие трубопроводы;
- Нагретые корпуса агрегатов;
- Зоны недостаточной вентиляции.
Механическое повреждение оболочки
Порез, истирание или локальная деформация не всегда вызывают мгновенное отключение линии.
Опасность заключается в том, что повреждается внешний защитный барьер.
BAUR отмечает, что дефект наружной оболочки может не привести к немедленному отказу, но способен вызвать долгосрочное повреждение вследствие проникновения влаги и последующей деградации изоляции.
Подробно способы предотвращения таких воздействий разобраны в статье «Защита кабелей от механических повреждений на промышленных объектах».
Вода и нарушение герметичности
Влага особенно опасна там, где нарушена предусмотренная конструкцией защита кабеля или его соединений.
Уязвимыми могут быть:
- Поврежденная оболочка;
- Муфта;
- Концевая заделка;
- Ввод в оборудование;
- Негерметичный переход;
- Участок в затапливаемом канале или колодце.
Для средневольтных линий длительное воздействие влажной среды рассматривается как один из факторов, требующих управления старением и контроля состояния.
Масла и химические вещества
Кабель может не разрушиться сразу после первого контакта с технологической жидкостью.
Проблема может проявляться постепенно в виде изменения механических свойств оболочки, размягчения, набухания, затвердевания или растрескивания материала.
Поэтому факт, что оболочка визуально сохранилась после кратковременного контакта, не доказывает длительную химическую совместимость.
Подбор внешней системы защиты для масел, СОЖ, кислот, щелочей и других промышленных сред подробно рассмотрен в статье «Защита проводов и кабелей на промышленных объектах».
Ультрафиолет и наружная эксплуатация
Для наружной трассы необходимо использовать кабель и внешние компоненты, пригодность которых к таким условиям подтверждена производителем.
Нельзя считать любой черный кабель автоматически устойчивым к длительному УФ-воздействию.
Кроме солнечного излучения, на наружную трассу одновременно действуют:
- Перепады температуры;
- Осадки;
- Обледенение;
- Ветер;
- Механические воздействия;
- Коррозионная среда.
Вибрация
Вибрация сама по себе не обязательно повреждает правильно спроектированную систему, но при неправильном креплении она способна создавать повторяющееся трение, перемещение и нагрузки в местах ввода.
Особенно внимательно следует проверять трассы возле:
- Электродвигателей;
- Насосов;
- Компрессоров;
- Дробильного оборудования;
- Конвейеров;
- Вентиляторов;
- Станков;
- Других агрегатов с постоянной вибрацией.
Как небольшой дефект превращается в серьезное повреждение
Повреждение кабеля часто развивается не как одно событие, а как цепочка связанных процессов.
| Первичная причина | Развитие дефекта | Возможное последствие | Основная профилактика |
|---|---|---|---|
| Порез или истирание наружной оболочки | Нарушение защитного барьера, возможное проникновение влаги | Развитие повреждения изоляционной системы | Исключение контакта, механическая защита, контроль состояния поврежденного участка |
| Неправильное крепление возле агрегата | Вибрация, относительное перемещение, трение | Постепенное повреждение оболочки или места ввода | Корректное крепление и разгрузка переходного участка |
| Повышенная рабочая температура | Ускоренное тепловое старение полимеров | Затвердевание, потеря эластичности, повышение риска растрескивания | Правильный выбор кабеля, расчет нагрузки, контроль локальных источников тепла |
| Неправильный радиус изгиба при монтаже | Недопустимая механическая деформация элементов конструкции | Скрытый монтажный дефект и снижение надежности участка | Соблюдение монтажной документации конкретного кабеля |
| Неподходящая химическая среда | Изменение свойств материала оболочки | Размягчение, затвердевание, набухание или растрескивание в зависимости от материала и среды | Проверка химической совместимости до выбора кабеля и защитной системы |
Главная практическая идея этой таблицы: небольшое первоначальное повреждение может создать условия для другого механизма деградации. Поэтому важно устранять не только видимый результат, но и первичную причину.
Какие участки трассы требуют особого внимания
Риск распределяется по кабельной линии неравномерно.
Вводы в оборудование
Особенно важны вводы в двигатели, шкафы, распределительные устройства и технологические агрегаты.
Нужно проверять:
- Отсутствие недопустимого натяжения;
- Состояние кабельного ввода;
- Герметичность;
- Радиус изгиба;
- Вибрацию;
- Отсутствие контакта с острыми кромками.
Муфты и концевые заделки
Соединение является самостоятельным элементом кабельной системы.
Для кабелей среднего напряжения качество монтажа муфт и концевых заделок особенно важно, поскольку в этих элементах необходимо корректно управлять электрическим полем и обеспечить требуемую герметичность.
Переходы между способами прокладки
Например:
- Лоток — труба;
- Труба — шкаф;
- Подземный участок — наружная трасса;
- Стационарная трасса — участок подключения оборудования.
Именно на переходе часто меняются условия механической защиты, температура, способ крепления или герметизация.
Участки рядом с горячим оборудованием
Нужно учитывать фактическую локальную температуру, а не только климатическую категорию помещения.
Наружные и подземные участки
Здесь дополнительно проверяют воздействие воды, температуры, механических нагрузок и пригодность конкретной оболочки к принятому способу прокладки.
Как предотвратить повреждения во время эксплуатации
Для уже смонтированной кабельной системы основной принцип заключается в устранении причин ускоренной деградации.
Следует:
- Не допускать контакта кабеля с острыми и абразивными поверхностями;
- Контролировать крепление возле вибрирующего оборудования;
- Исключать постоянное натяжение кабеля на вводах;
- Не допускать воздействия температуры выше предусмотренной для конструкции;
- Следить за состоянием теплоизоляции горячих трубопроводов возле кабельных трасс;
- Устранять источники попадания воды;
- Проверять состояние вводов и уплотнений;
- Исключать контакт оболочки с веществами, совместимость с которыми не подтверждена;
- Защищать открытые участки от предусмотренных механических воздействий;
- Не использовать стационарный кабель как постоянно движущийся элемент оборудования.
Когда проблема связана именно с внешним механическим воздействием, применяют подходы, описанные в статье «Защита кабелей от механических повреждений на промышленных объектах».
Если определяющим фактором являются вода, химическая среда, температура или другие условия производства, полезен отдельный материал «Защита проводов и кабелей на промышленных объектах».
ООО «НПП «Нобис»» поставляет металлические и пластиковые трубы, фитинги, кабельные вводы и другие элементы для построения промышленных систем защиты кабеля. Внешняя система подбирается по условиям конкретного участка и не заменяет правильный выбор самого кабеля.
Какие признаки требуют проверки состояния кабеля
Внешний осмотр не позволяет определить все внутренние дефекты, но способен выявить признаки, после которых состояние участка нельзя игнорировать.
Следует обратить внимание на:
- Трещины наружной оболочки;
- Порезы и следы истирания;
- Вмятины и выраженную деформацию;
- Затвердевание или заметную потерю эластичности оболочки;
- Локальное изменение цвета в зоне перегрева;
- Следы оплавления;
- Попадание воды или следы длительного увлажнения;
- Коррозию металлических элементов;
- Повреждение кабельных вводов;
- Нарушение уплотнений;
- Ослабленные или поврежденные крепления;
- Следы постоянного трения;
- Деформацию кабеля в местах изгиба.
EPRI использует изменение физических свойств оболочки, включая ее затвердевание и потерю эластичности, как один из признаков значительного теплового старения, требующего дальнейшей оценки состояния.
Обнаружение такого признака не означает автоматически, что кабель необходимо немедленно заменить. Решение зависит от конструкции, класса напряжения, характера дефекта и результатов предусмотренного обследования.
Почему внешний осмотр не показывает все дефекты
Кабель может не иметь заметного внешнего повреждения и при этом иметь дефект внутри изоляционной системы, муфты или концевой заделки.
Для средневольтных линий существуют специальные методы оценки технического состояния, включая электрические испытания и диагностику. EPRI, например, рассматривает отдельные подходы к контролю кабелей, работающих во влажной среде и других неблагоприятных условиях.
Эти методы относятся уже к самостоятельной области технического обслуживания и диагностики. Их выбор зависит от конструкции кабеля, напряжения и принятой на предприятии программы эксплуатации.
Поэтому визуальный осмотр полезен как первый уровень контроля, но его нельзя считать доказательством полного отсутствия скрытых дефектов.
Когда внешняя защита уже не решает проблему
Защитная труба, металлорукав, короб или кожух работают прежде всего как профилактика новых внешних воздействий.
Они не восстанавливают:
- Поврежденную электрическую изоляцию;
- Разрушенную наружную оболочку;
- Дефектную муфту;
- Поврежденную жилу;
- Результат длительного перегрева;
- Уже развившуюся деградацию от влаги.
Если кабель поврежден, сначала требуется определить характер и допустимость дефекта. Только после этого принимается решение о ремонте, замене или дальнейшей эксплуатации в соответствии с требованиями к конкретной линии.
Иными словами, нельзя закрыть уже поврежденный кабель новой трубой и считать проблему устраненной.
Практический пример: кабели на металлургическом предприятии УГМК-Сталь
Хороший пример различий промышленных кабельных задач дает проект Холдинга Кабельный Альянс для предприятия УГМК-Сталь.
На объект было поставлено около 1200 км кабельной продукции. Номенклатура включала:
- Силовые кабели до 1 кВ;
- ПвВнг(А)-LS для стационарных сетей 10 кВ;
- Контрольные кабели;
- Бронированные исполнения;
- Гибкие и специальные кабели.
Практический смысл этого примера не в конкретном производителе. Он показывает, что на одном промышленном объекте разные участки энергоснабжения и управления требуют разных кабельных конструкций.
Кабель для распределительной сети 10 кВ, цепи управления, подключения оборудования и тяжелого механического участка не должны автоматически выбираться по одной и той же логике.
Правильный выбор конструкции на первом этапе снижает необходимость впоследствии компенсировать ее ограничения дополнительными защитными средствами.
Практический пример: локальный перегрев возле технологического оборудования
Другой полезный сценарий связан не с неправильным выбором кабеля, а с изменением условий уже работающего объекта.
EPRI описывает локальные высокотемпературные зоны как фактор ускоренного старения кабельных материалов. Типичная ситуация — кабель проходит рядом с горячим технологическим трубопроводом или агрегатом. Если теплоизоляция оборудования повреждена, снята во время ремонта или восстановлена неправильно, локальная температура возле кабеля может значительно увеличиться.
При этом:
- Кабель остается на прежнем месте;
- Электрическая нагрузка может не измениться;
- Средняя температура в помещении остается нормальной;
- Условия конкретного участка трассы становятся существенно тяжелее.
Это показывает, почему при эксплуатации необходимо контролировать не только сам кабель, но и изменения окружающей технологической инфраструктуры.
Нормативные документы
| Документ | Что регулирует в контексте статьи | Когда учитывать |
|---|---|---|
| ГОСТ 31996-2012 | Силовые кабели с пластмассовой изоляцией на 0,66, 1 и 3 кВ | При выборе соответствующих кабелей для стационарных установок |
| ГОСТ 34834-2022 | Силовые кабели с экструдированной изоляцией на напряжение от 6 до 35 кВ включительно | При выборе промышленных и энергетических кабелей среднего напряжения |
| ГОСТ 18690-2012 | Маркировку, упаковку, транспортирование и хранение кабельной продукции | На этапах приемки, перевозки и хранения до монтажа |
| ГОСТ Р 50571.5.52-2011 | Выбор и монтаж электропроводок | При проектировании и выполнении монтажа в пределах области применения стандарта |
| ГОСТ 31565-2012 | Классификацию и требования пожарной безопасности кабельных изделий | При выборе кабеля для объектов с установленными требованиями пожарной безопасности |
| Документация изготовителя конкретной марки | Радиус изгиба, тяговые усилия, температуры, условия прокладки, срок службы и специальные свойства | Всегда при выборе, монтаже и оценке допустимости эксплуатации конкретного кабеля |
ГОСТ 31996-2012, ГОСТ 34834-2022, ГОСТ 18690-2012, ГОСТ Р 50571.5.52-2011 и ГОСТ 31565-2012 на момент подготовки материала имеют действующий статус.
При применении нормативных требований необходимо проверять область действия документа, актуальные изменения и документацию изготовителя конкретного кабеля.
Типичные ошибки, сокращающие срок службы кабеля
Выбирать кабель только по напряжению и сечению
Электрических параметров недостаточно. Необходимо учитывать температуру, пожарное исполнение, внешний материал оболочки, механические и климатические условия.
Считать СПЭ универсально лучшим материалом
СПЭ имеет преимущества в соответствующих конструкциях, но не определяет свойства наружной оболочки и не делает кабель автоматически устойчивым к механике, УФ, химической среде или пожару.
Считать броню полной защитой кабеля
Броня рассчитана на определенные воздействия. Наличие брони не отменяет требований к изгибу, креплению, вводу и локальной защите.
Игнорировать условия транспортировки и хранения
Часть будущего ресурса можно потерять еще до прокладки линии.
Использовать универсальный радиус изгиба для всех кабелей
Минимальный радиус и допустимое тяговое усилие определяются конструкцией конкретного изделия.
Оценивать температуру только по помещению
Локальный участок рядом с горячей трубой, печью или агрегатом может работать в существенно более тяжелом режиме.
Игнорировать небольшое повреждение наружной оболочки
Дефект может не вызвать немедленный отказ, но создать путь для влаги и дальнейшего развития повреждения.
Закрывать существующий дефект внешней защитой
Новая труба или короб предотвращают последующие воздействия, но не восстанавливают поврежденную изоляцию.
Использовать стационарный кабель в режиме постоянного движения
Для многократных циклических изгибов требуется кабель и система управления движением, рассчитанные на такой режим.
Чек-лист сохранения ресурса промышленного кабеля
До закупки
- Определить номинальное напряжение и расчетную нагрузку.
- Определить способ прокладки.
- Определить температуру окружающей среды и локальные источники нагрева.
- Проверить наличие воды и возможности длительного увлажнения.
- Определить масла, СОЖ и другие химические вещества.
- Установить механические нагрузки.
- Проверить требования по пожарной безопасности.
- Определить климатическое исполнение.
- Проверить необходимость брони, экрана и специальных оболочек.
- Выбрать конкретную конструкцию, а не только сечение.
При приемке и хранении
- Проверить состояние барабана.
- Проверить отсутствие видимого повреждения кабеля.
- Проверить состояние концов кабеля.
- Соблюдать условия хранения изготовителя.
- Исключить удары, падение и неправильное перемещение барабанов.
Перед монтажом
- Проверить минимальный радиус изгиба.
- Проверить допустимое тяговое усилие.
- Проверить допустимую температуру монтажа.
- Подготовить ролики, направляющие и другое оборудование для протяжки.
- Определить места крепления.
- Проверить вводы, муфты и концевые заделки.
При монтаже
- Не допускать волочения по повреждающим поверхностям.
- Не превышать допустимое тяговое усилие.
- Не нарушать минимальный радиус изгиба.
- Не создавать перекручивание.
- Не оставлять кабель под непредусмотренным натяжением.
- Защитить уязвимые переходные участки.
При эксплуатации
- Контролировать состояние оболочки.
- Проверять участки возле горячего оборудования.
- Контролировать попадание воды.
- Следить за состоянием кабельных вводов и уплотнений.
- Проверять крепления возле вибрирующих агрегатов.
- Не допускать контакта с неподтвержденной химической средой.
- Устранять причины истирания и локального механического воздействия.
- При обнаружении дефекта оценивать его состояние, а не только закрывать внешней защитой.
Правильная защита промышленного кабеля начинается не с трубы или кожуха, а с выбора подходящей конструкции самого кабеля. Далее его ресурс сохраняют корректной транспортировкой, монтажом без превышения допустимых механических нагрузок, защитой от неблагоприятной среды и контролем состояния в эксплуатации.
Чем раньше потенциальный механизм повреждения учитывается в жизненном цикле кабельной линии, тем меньше вероятность, что эксплуатационному персоналу придется устранять последствия уже развившегося дефекта.
