Металлорукава: виды, устройство, применение и выбор

Металлорукав — гибкий металлический элемент для транспортировки сред, защиты коммуникаций и других задач; конструкцию выбирают по назначению и режиму работы. Под одним названием могут скрываться принципиально разные изделия: герметичный гофрированный рукав для жидкости или газа, вальцованный рукав для газоотвода и сыпучих материалов либо металлический кабелепровод для защиты проводов.

По терминологии ISO 7369:2020 металлические рукава делятся на две основные группы — гофрированные и вальцованные. Оплетка, внутренний экран, наружная броня и покрытия являются дополнительными элементами конструкции, а не самостоятельными базовыми типами металлорукавов.

Что такое металлорукав и для чего он используется

Металлорукав — это гибкий металлический рукав, конструкция которого позволяет соединять участки оборудования или трубопровода, транспортировать определенные среды либо защищать находящиеся внутри коммуникации. Возможности конкретного изделия определяются способом изготовления, материалом, герметичностью, наличием оплетки или уплотнения, допустимым давлением, температурой и режимом изгиба.

Поэтому само слово «металлорукав» еще не определяет назначение изделия. Один металлорукав может быть герметичной рукавной сборкой для пара или технологического газа, другой — гибким каналом для выхлопа, третий — защитной оболочкой для кабеля.

Основные задачи металлорукавов:

• Транспортировка жидких и газообразных технологических сред;
• Работа в линиях под давлением или вакуумом, если конструкция рассчитана на такой режим;
• Гибкое соединение оборудования и трубопроводов;
• Работа при вибрациях и заданных взаимных перемещениях соединяемых узлов;
• Отвод выхлопных и технологических газов;
• Аспирация и вытяжка;
• Транспортировка сухих сыпучих продуктов;
• Механическая и термическая защита кабелей, проводов и других гибких коммуникаций.

Универсального металлорукава для всех перечисленных задач не существует. Сначала определяют функцию, а затем выбирают тип конструкции.

Какие виды металлорукавов бывают

В промышленной классификации принципиально различаются гофрированные и вальцованные металлорукава. ISO 7369:2020 распространяет терминологию именно на эти две группы.

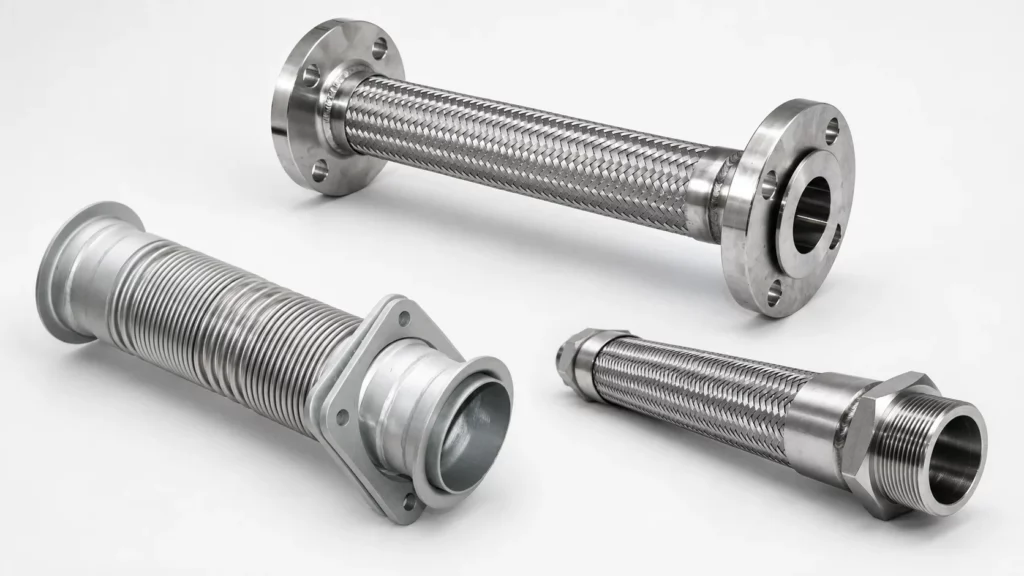

Гофрированные металлорукава

Гофрированный металлорукав имеет тонкостенную металлическую оболочку с системой гофр. Гофры позволяют оболочке изгибаться, сохраняя замкнутый металлический канал. Производители различают, в частности, кольцевую и спиральную форму гофрирования.

Для работы под внутренним давлением гофрированную оболочку часто дополняют металлической оплеткой. Оплетка ограничивает изменение длины и воспринимает силовую нагрузку, возникающую при давлении, но сама по себе не образует отдельный тип металлорукава.

Гофрированные конструкции применяют прежде всего там, где требуется герметичный гибкий металлический канал для жидкости, газа, пара, вакуума или другой технологической среды. Требования к проектированию, изготовлению, испытаниям и монтажу таких рукавов устанавливает ISO 10380:2012.

На сайте ООО «НПП «Нобис»» представлены гофрированные металлорукава с различными вариантами металлической оболочки, оплетки и концевой арматуры.

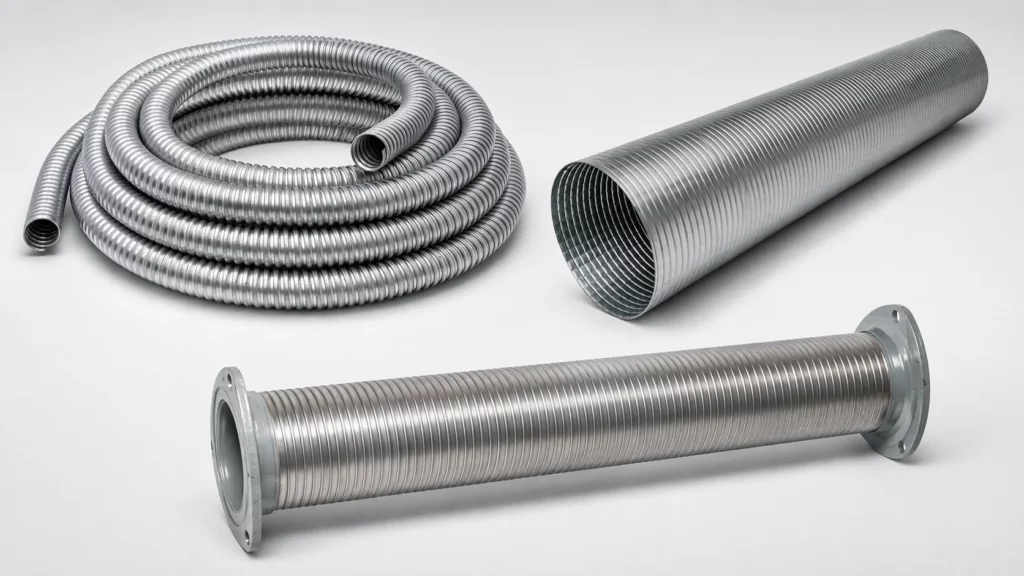

Вальцованные металлорукава

Вальцованный металлорукав формируется из профилированной металлической ленты, которая спирально навивается и соединяется за счет формы замка. Такая конструкция обеспечивает гибкость и высокую механическую стойкость, но по своей природе не равнозначна герметичной гофрированной оболочке.

Вальцованные металлорукава используют для:

• Защиты кабелей, проводов и других гибких коммуникаций;
• Отвода выхлопных и технологических газов;
• Аспирации и вытяжки;
• Транспортировки сухих сыпучих продуктов;
• Создания внутреннего защитного экрана или наружной брони в комбинированных рукавных сборках.

ISO 15465:2004 описывает четыре основные конструкции вальцованных металлорукавов: с одинарным и двойным перекрытием, с уплотнением и без него. Только один из четырех типов относится к напорным применениям, причем стандарт указывает для соответствующего исполнения максимально допустимое давление до 40 bar. Поэтому понятия «вальцованный металлорукав» и «рукав высокого давления» нельзя автоматически считать взаимозаменяемыми.

Варианты для различных промышленных задач представлены в разделе вальцованные металлорукава.

Гофрированный и вальцованный металлорукав: основные отличия

Главное различие заключается не в степени гибкости и не во внешнем сходстве, а в способе формирования металлической стенки и вытекающих из него рабочих свойствах. Если нужен герметичный гибкий трубопровод под давление или вакуум, исходно рассматривают гофрированную конструкцию. Если нужна механическая защита, газоотвод, аспирация или перемещение сухого продукта без требования к герметичному напорному каналу, часто рациональнее вальцованный рукав.

Почему «спиральный металлорукав» — неоднозначное название

Слово «спиральный» само по себе не позволяет определить тип металлорукава.

Гофрированный металлорукав может иметь спиральную гофру. В этом случае исходной оболочкой остается замкнутая металлическая трубка, на которой сформирован непрерывный спиральный профиль.

Вальцованный металлорукав тоже имеет спиральную структуру, но она образуется другим способом: профилированная металлическая лента навивается вокруг оси и соединяется в замок. Witzenmann отдельно описывает кольцевые и спирально-гофрированные рукава как разновидности гофрированный металлический рукав (corrugated hose), а вальцованный (спирально-навивной) металлический рукав (stripwound hose) — как отдельную конструкцию из навитой профилированной ленты.

Поэтому при подборе вместо формулировки «нужен спиральный металлорукав» лучше уточнять конструкцию и функцию: герметичный гофрированный рукав, вальцованный защитный рукав, газоотводный рукав или металлический кабелепровод.

Точно так же выражение «металлорукав в оплетке» не образует третью базовую группу. Металлическая оплетка является элементом конструкции, который может усиливать гофрированный рукав и воспринимать нагрузку от внутреннего давления. ISO 7369 прямо предусматривает применение металлических рукавов с оплеткой, покрытием или внутренним слоем.

Как устроен гофрированный металлорукав

Базовый гофрированный металлорукав состоит из гибкой металлической гофрированной оболочки. В зависимости от режима работы рукавная сборка может дополнительно включать одну или несколько металлических оплеток, концевую арматуру и специальные защитные элементы.

Основные элементы выполняют разные функции:

• Гофрированная оболочка формирует гибкий герметичный канал;
• Металлическая оплетка воспринимает часть силовой нагрузки от внутреннего давления и ограничивает нежелательное изменение длины;
• Концевая арматура соединяет гибкую часть с трубопроводом или оборудованием;
• Внутренний экран защищает гофру от определенных режимов потока и абразивного воздействия;
• Наружная броня защищает гибкую часть от внешнего истирания, удара или чрезмерного перегиба.

Рабочее давление, вакуум, температура, среда и допустимый радиус изгиба относятся не к слову «гофрированный» вообще, а к конкретной конструкции рукава и готовой сборки. ISO 10380 задает общие требования к гофрированным металлическим рукавам и рукавным сборкам, но фактические рабочие параметры определяются конкретным исполнением.

Если гофрированный тип уже выбран, дальнейший инженерный подбор должен отдельно учитывать давление при рабочей температуре, химическую совместимость металла, характер движения, радиус изгиба, скорость потока, число оплеток и конструкцию присоединений.

Как устроен вальцованный металлорукав

Основой вальцованного металлорукава является профилированная металлическая лента. После навивки соседние витки входят друг в друга и образуют подвижный замок. Благодаря относительному перемещению элементов рукав может изгибаться без применения эластомерной стенки.

Конструкция замка определяет значительную часть свойств изделия. В зависимости от исполнения между элементами может оставаться свободный зазор либо применяться уплотнение. Поэтому вальцованные рукава различаются по гибкости, способности удерживать газ или воздух, стойкости к растяжению, кручению и смятию.

Сам факт наличия металлической стенки не делает вальцованный рукав герметичным. ISO 15465:2004 отдельно различает варианты с одинарным и двойным перекрытием, с уплотнением и без него. Только один из четырех описанных стандартом основных типов предназначен для напорных применений.

После выбора вальцованного типа дальнейший подбор строится уже вокруг профиля замка, материала ленты, необходимости уплотнения, внутренней поверхности, допустимого изгиба, условий внешней среды и способа присоединения.

Комбинированные металлорукава: гофра и вальцованный рукав в одной сборке

Гофрированная и вальцованная конструкции могут применяться совместно. Это не третий базовый вид металлорукава, а комбинированная рукавная сборка, в которой каждый элемент выполняет собственную функцию. ISO 7369 прямо предусматривает металлические рукава с внутренними слоями, а производители используют вальцованные рукава как внутренние экраны и наружную защиту гофрированных сборок.

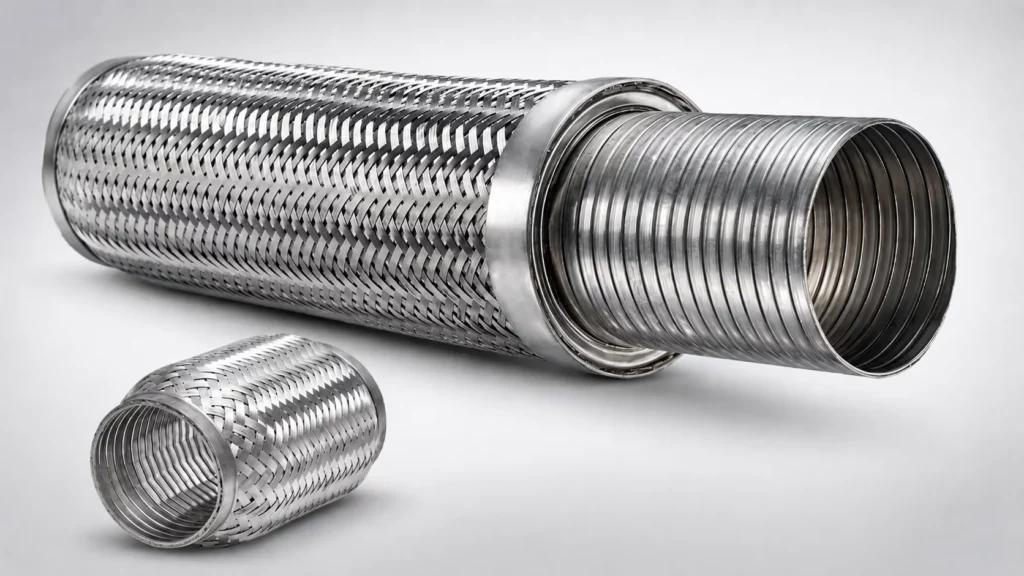

Внутренний вальцованный экран

Внутренний вальцованный экран (interlocked liner) устанавливают внутри гофрированного металлорукава, когда непосредственное воздействие потока на гофры способно сократить ресурс сборки.

Высокоскоростной газ или жидкость воздействуют на неровную внутреннюю поверхность гофрированного рукава и при определенных условиях могут возбуждать высокочастотные колебания гофр. Производители металлических рукавов указывают, что резонансная вибрация при высокой скорости среды способна привести к быстрому усталостному разрушению. Один из способов снижения такого воздействия — внутренний вальцованный экран, который формирует более ровный путь потока и уменьшает непосредственное воздействие среды на впадины гофр.

Внутренний экран применяют также при наличии абразивных частиц. Влажный пар, твердые частицы и другие абразивные компоненты могут постепенно изнашивать внутреннюю поверхность гофр. Вальцованный экран принимает значительную часть такого воздействия на себя и отделяет основной герметичный элемент от потока.

В газовых и выхлопных системах более ровное направление потока через внутренний экран может дополнительно уменьшать возбуждение конструкции потоком и связанную с ним вибрационную и шумовую составляющую. Эффект зависит от скорости, среды, диаметра, геометрии и всей рукавной сборки, поэтому наличие экрана само по себе не является гарантией заданного акустического результата. В автомобильных выхлопных системах подобные вальцованные элементы применяются как внутренние направляющие потока.

Внутренний экран обычно фиксируется в составе готовой сборки возле концевых элементов; конкретная схема крепления определяется конструкцией. Поэтому формулировка «вальцованный рукав приваривается к гофре по всей длине» для общего случая некорректна.

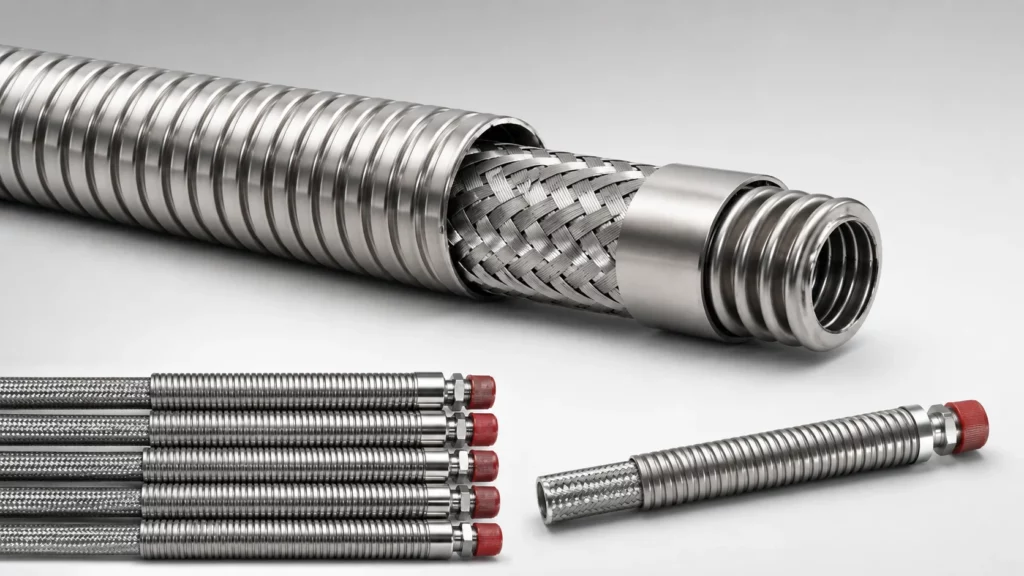

Наружный вальцованный защитный рукав

Наружный вальцованный защитный рукав, также применяемый как наружная броня (interlocked armor), устанавливается поверх гофрированной рукавной сборки для защиты от внешнего истирания, удара и чрезмерного перегиба.

Такое решение применяют, если рукав может контактировать с оборудованием, конструкциями, полом, абразивными поверхностями либо подвергаться локальному механическому воздействию. Производители используют вальцованную наружную оболочку одновременно как защиту от истирания и ограничитель чрезмерного изгиба.

Что приходится учитывать при комбинированной конструкции

Дополнительный внутренний или наружный элемент дает защиту, но одновременно меняет характеристики сборки.

Для внутреннего вальцованного экрана необходимо учитывать:

• Уменьшение эффективного внутреннего прохода;
• Изменение гидравлического или аэродинамического сопротивления;
• Допустимое взаимное перемещение внутреннего экрана и основной оболочки;
• Радиус изгиба всей сборки;
• Правильную ориентацию конструкции, если она зависит от направления потока.

Для наружной брони необходимо учитывать:

• Ограничение минимально допустимого изгиба;
• Изменение гибкости сборки;
• Дополнительную наружную размерность;
• Условия фиксации брони около концевой арматуры.

В обоих случаях конструкция обычно становится тяжелее, сложнее в изготовлении и дороже из-за дополнительного металлического элемента и операций сборки. Поэтому внутренний экран или наружную броню применяют при наличии конкретной эксплуатационной причины, а не как универсальное усиление любого металлорукава.

Другие виды наружной защиты металлорукавов

В зависимости от условий эксплуатации гофрированную металлорукавную сборку можно дополнительно защищать не только металлическим кожухом. Для защиты от истирания, чрезмерного перегиба, высокой температуры, пламени и брызг расплавленного металла применяют специальные пружины и термозащитные оболочки.

Для защиты металлорукавных сборок применяют несколько основных решений:

• Пружинная защита принимает на себя контакт с поверхностями и снижает износ оплетки при истирании и грубом обращении. Пружину также устанавливают локально у концевой арматуры как ограничитель перегиба: она не позволяет создать слишком резкий изгиб непосредственно после жесткого фитинга.
• Огне- и теплозащитные рукава (fire sleeve) применяют при воздействии высокой температуры, лучистого тепла, пламени, искр и брызг расплавленного металла. Такие оболочки обычно изготавливают на основе термостойкого стекловолокна или кремнеземного волокна с соответствующим наружным покрытием. Помимо защиты самого металлорукава, теплоизоляционная оболочка может снижать температуру его доступной поверхности и риск ожога персонала.

Наружную защиту следует подбирать под конкретную угрозу. Например, огне- и теплозащитный рукав может обладать стойкостью к истиранию, но при регулярном контакте с полом или оборудованием он не заменяет специально предназначенную механическую защиту. Аналогично установка металлического защитного кожуха не должна рассматриваться как способ компенсировать неправильную трассировку или эксплуатацию металлорукава с радиусом изгиба меньше допустимого.

Дополнительные защитные элементы особенно характерны для гофрированных металлорукавных сборок, где необходимо сохранить тонкостенную герметичную гофру и наружную оплетку. Для вальцованных металлорукавов, которые сами могут выполнять функцию механического защитного кожуха, необходимость еще одного наружного слоя определяется конкретными условиями эксплуатации.

Из каких материалов делают металлорукава

Материал металлорукава выбирают по рабочей среде, температуре, коррозионной нагрузке, механическим требованиям и конструкции изделия. Одинаковая марка металла не обеспечивает одинаковые свойства гофрированного и вальцованного рукава, потому что принцип работы их стенки различается.

Для гофрированных металлорукавов в промышленной практике широко применяются аустенитные нержавеющие стали. В ассортименте ООО «НПП «Нобис»» представлены, в частности:

• AISI 304 / 304L — распространенные общепромышленные нержавеющие стали; низкоуглеродистая 304L уменьшает риск межкристаллитной коррозии после сварочного тепловложения;
• AISI 321 — титан-стабилизированная аустенитная сталь, которую рассматривают для термически нагруженных и сварных конструкций;
• AISI 316L — молибденсодержащая низкоуглеродистая сталь с более высокой стойкостью к локальной коррозии по сравнению с семейством 304 в ряде агрессивных сред;
• AISI 316Ti — титан-стабилизированная сталь семейства 316, применяемая там, где требуется сочетать коррозионную стойкость этого семейства со стабильностью после теплового воздействия.

Выбор марки нельзя делать только по максимальной температуре из справочника. Химический состав среды, концентрация, наличие хлоридов, температура, наружная атмосфера, сварные соединения и режим эксплуатации рассматриваются совместно. Свойства 304L и 316L, в частности, различаются не только легированием, но и коррозионным поведением после сварки.

Для вальцованных металлорукавов на сайте ООО «НПП «Нобис»» представлены исполнения из оцинкованной стали, AISI 304 и AISI 316. Для специальных задач возможны латунь, бронза, алюминий и другие материалы. Здесь материал выбирают с учетом не только коррозии, но и требуемой механической стойкости, температуры, массы, профиля замка и назначения рукава.

При подборе готовой рукавной сборки проверяют материалы всех элементов, контактирующих со средой: основной оболочки, оплетки, внутреннего экрана, концевой арматуры и сварных соединений. Коррозионная стойкость одного компонента не компенсирует несовместимость другого.

Где применяются металлорукава

Область применения металлорукава удобнее определять по выполняемой функции, а не по названию отрасли. На одном металлургическом предприятии одновременно могут использоваться гофрированные рукава для технологической среды, вальцованные для газоотвода и отдельные металлические кабелепроводы для электропроводки.

Транспортировка жидкостей, газа и пара

Для герметичной транспортировки жидкости, пара или газа под заданным давлением обычно используют гофрированные металлические рукава и готовые рукавные сборки. Конструкция должна быть рассчитана одновременно на среду, температуру, рабочее и пиковое давление, характер движения и присоединения.

Вакуумные линии

Гофрированный металлорукав может применяться в вакуумной системе, если конкретная конструкция рассчитана на внешний перепад давления и соответствующий режим эксплуатации. Наличие металлической гофры само по себе не означает пригодность любого рукава к любому уровню вакуума.

Выхлопные и технологические газы

Если требуется гибкий канал для отвода газа без требования к полноценной напорной герметичности, часто применяются вальцованные металлорукава. Они используются в выхлопных системах, вытяжных и аспирационных линиях, а конструкция выбирается по температуре, вибрациям, составу газа и допустимой утечке.

Сухие сыпучие материалы

Для транспортировки гранул, зерна, пыли, пластиковой крошки, опилок и других сухих материалов могут применяться специальные вальцованные конструкции. При подборе важны абразивность, размер частиц, скорость потока, внутренний профиль, ориентация рукава и допустимые потери давления.

Механическая защита

Вальцованный металлорукав может работать как гибкая металлическая оболочка вокруг кабеля, провода, оптической линии или другого рукава. В таком применении ключевыми характеристиками становятся сопротивление смятию, растяжению, кручению, наружному истиранию и воздействию среды.

Как выбрать тип металлорукава по задаче

Такая схема является отправной точкой, а не заменой расчета конкретного изделия. После выбора класса металлорукава параметры сверяют с технической документацией выбранной серии или рукавной сборки.

Металлорукав для кабеля и металлический кабелепровод — где проходит граница

Термин «металлорукав для кабеля» используется широко, поэтому в поиске под ним могут подразумеваться как обычные вальцованные защитные рукава, так и специализированные гибкие металлические кабелепроводы.

Конструктивно эти изделия могут быть близки, но электротехническая кабельная система подбирается как совокупность трубы или рукава и совместимых фитингов. Для нее имеют значение степень защиты оболочки, способ соединения с корпусом оборудования, механические и электрические характеристики, стойкость к температуре и внешним воздействиям.

IEC 61386-1 устанавливает общие требования к трубным системам, включая трубы и фитинги, предназначенным для защиты и прокладки изолированных проводников и кабелей. IEC 61386-23 устанавливает специальные требования к гибким трубным системам. В России действует ГОСТ Р МЭК 61386.23-2015 «Трубные системы для прокладки кабелей. Часть 23. Трубные системы повышенной гибкости».

Если задача заключается именно в построении промышленной кабельной защиты с определенной степенью IP, фитингами и стойкостью к среде, логичнее рассматривать специализированные гибкие металлические кабелепроводы Weyer. На сайте представлены исполнения на основе оцинкованной и нержавеющей стали, а также варианты с различными наружными оболочками.

Обычный вальцованный металлорукав остается рациональным решением, когда его главная функция — механическая защита коммуникации и не требуется проектировать законченную электротехническую систему гибких металлических кабелепроводов с заданными характеристиками соединений.

Как выбрать металлорукав

Правильный подбор начинается не с диаметра, а с ответа на вопрос: что именно металлорукав должен делать в системе.

1. Определить назначение

Нужно указать, требуется ли:

• Герметичная транспортировка среды;
• Работа под давлением;
• Работа под вакуумом;
• Газоотвод или вытяжка;
• Транспортировка сухого продукта;
• Механическая защита;
• Кабельная защита;
• Компенсация заданных перемещений;
• Защита другой гибкой рукавной сборки.

Назначение сразу отсекает значительную часть неподходящих конструкций.

2. Описать рабочую среду

Для транспортного рукава указывают точный продукт, а не общее слово «химия» или «газ». Состав среды влияет на выбор основного металла, материала арматуры и допустимость контакта со сварными соединениями.

Если в потоке присутствуют твердые частицы, капли, окалина или другие абразивные включения, это также необходимо указать. Абразив и высокая скорость потока могут создавать принципиально другой режим износа.

3. Указать давление или вакуум

Для напорной сборки задают рабочее давление, возможные пики и пульсации. Для вакуумной линии указывают требуемый уровень вакуума и условия эксплуатации.

Нельзя переносить паспортное давление одного металлорукава на другой только потому, что они имеют одинаковый диаметр и материал. Давление зависит от геометрии гофры, толщины стенки, оплетки, температуры, арматуры и конкретной конструкции.

4. Указать рабочую и максимальную температуру

Нужно учитывать температуру транспортируемой среды и окружающей зоны. Ограничивающим элементом может оказаться не основной металл, а уплотнение, наружное покрытие, арматура или другой компонент сборки.

5. Описать движение

Для неподвижной гибкой вставки и постоянно работающего подвижного соединения требования различаются. Следует определить:

• Статический или циклический изгиб;
• Вибрацию;
• Направление перемещения;
• Амплитуду;
• Частоту циклов;
• Доступное монтажное пространство;
• Требуемый радиус изгиба.

Минимальный радиус изгиба берут из технических данных конкретного рукава. Один и тот же металлорукав нельзя без проверки одинаково оценивать в статическом и циклическом режиме.

6. Проверить скорость потока

Для гофрированных рукавов высокая скорость жидкости или газа может стать отдельным фактором усталостного разрушения. Неровный внутренний контур способен возбуждать колебания гофр; при превышении допустимого режима производители рекомендуют рассматривать увеличение прохода, внутренний экран или изменение конфигурации сборки.

Поэтому расход и внутренний диаметр важны не только для расчета потерь давления. Они определяют скорость среды и характер взаимодействия потока с гибкой частью.

7. Уточнить наружные воздействия

Для рукава, работающего в производственной зоне, дополнительно проверяют:

• Возможность истирания;
• Контакт с горячей стружкой или брызгами;
• Механические удары;
• Коррозионную атмосферу;
• Наружное воздействие химических веществ;
• Влажность;
• Необходимость дополнительной брони или покрытия.

8. Определить диаметр, длину и присоединения

После определения режима выбирают условный проход, длину гибкой части и концевую арматуру. Слишком короткая сборка может заставить рукав работать с недопустимым изгибом, а избыточная длина способна привести к провисанию, контакту с оборудованием и неконтролируемому движению.

Герметичность металлорукава нельзя определять по внешнему виду

Не каждый металлический рукав является герметичным. Это одно из наиболее важных различий между основными типами.

Гофрированная металлическая оболочка может формировать герметичную систему, если сама оболочка, сварные соединения и концевая арматура соответствуют требуемому режиму. ISO 10380 регулирует именно гофрированные металлические рукава и рукавные сборки.

В вальцованной конструкции соседние элементы связаны механическим замком. В зависимости от типа между ними возможны утечки. Уплотнение в замке может уменьшать их, однако само наличие уплотнения не превращает любое вальцованное исполнение в универсальный герметичный рукав высокого давления. ISO 15465 специально разделяет конструкции по типу перекрытия и наличию уплотнения.

Поэтому при опасной, токсичной, дорогой или находящейся под давлением среде в техническом задании указывают требуемую герметичность и метод ее подтверждения, а не ограничиваются названием изделия.

Изгиб, вибрация и скручивание: что влияет на ресурс

Гибкость металлорукава не означает, что его можно изгибать произвольно.

Для гофрированной рукавной сборки особенно важны четыре режима:

• Изгиб меньше допустимого радиуса;
• Скручивание вокруг продольной оси;
• Изгиб непосредственно возле жесткой концевой арматуры;
• Работа вне предусмотренной плоскости движения.

Повторяющийся изгиб с радиусом меньше установленного производителем повышает циклические напряжения и способен привести к усталостному повреждению гофры. Скручивание создает напряжения, для которых обычная гибкая сборка может быть не рассчитана. Производители прямо рекомендуют исключать кручение и обеспечивать движение в предусмотренной плоскости.

Вибрация оборудования и вибрация, возбуждаемая потоком, также являются разными нагрузками. Первая передается на рукав через присоединенные узлы. Вторая возникает из-за взаимодействия среды с внутренней геометрией рукава. При проектировании их нельзя объединять в один неопределенный параметр «есть вибрация».

Для вальцованного рукава критичными становятся допустимый изгиб, состояние замка, кручение, растяжение и направление движения продукта. Требования определяются конкретным профилем и назначением изделия.

Концевая арматура и металлорукав образуют единую сборку

Для транспортного металлорукава гибкая часть не должна рассматриваться отдельно от присоединений. Тип и материал концевой арматуры выбирают с учетом среды, температуры, давления и ответной части оборудования.

Распространенные варианты включают:

• Патрубки под приварку;
• Резьбовые соединения;
• Штуцеры и муфты;
• Фланцевые соединения;
• Быстроразъемные соединения.

Герметичность всей системы определяется не названием соединения, а исполнением узла, материалами, уплотнением, качеством изготовления и испытаниями. Например, само наличие фланца не гарантирует герметичность рукавной сборки.

Для гофрированных напорных рукавов соединение арматуры с гибкой частью является критическим элементом конструкции. Производители металлических рукавных сборок рассматривают сварное присоединение концов как отдельную технологическую операцию, от которой зависит способность узла выдерживать расчетное давление.

Типичные ошибки при выборе и эксплуатации металлорукавов

Какие стандарты применяются к металлорукавам

Для всех изделий, которые в быту и промышленности называют металлорукавами, не существует одного универсального стандарта. Нормативную базу выбирают по конструкции и назначению изделия.

ISO 7369:2020 Pipework — Metal hoses and hose assemblies — Vocabulary устанавливает актуальную международную терминологию для гофрированных и вальцованных металлических рукавов и их компонентов. Стандарт был повторно рассмотрен и подтвержден в 2025 году.

ISO 10380:2012 Pipework — Corrugated metal hoses and hose assemblies устанавливает минимальные требования к проектированию, изготовлению, испытаниям и монтажу гофрированных металлических рукавов и рукавных сборок.

ISO 15465:2004 Pipework — Stripwound metal hoses and hose assemblies распространяется на основные типы вальцованных металлических рукавов и устанавливает требования к их проектированию, изготовлению и испытаниям. Стандарт также был подтвержден как действующий в 2025 году.

Для электротехнических кабелепроводов используется отдельная нормативная ветвь. IEC 61386-1 устанавливает общие требования к conduit-системам для защиты и прокладки кабелей, а IEC 61386-23:2021 — специальные требования к гибким трубным системам. В Российской Федерации действует ГОСТ Р МЭК 61386.23-2015 для трубных систем повышенной гибкости.

Конкретное изделие дополнительно может изготавливаться по техническим условиям производителя, отраслевым требованиям или документации проекта. Поэтому при заказе важны не только ссылка на стандарт, но и паспортные характеристики конкретного металлорукава и готовой сборки.

Какие данные нужны для подбора металлорукава

До выбора конкретной марки или серии необходимо собрать исходные данные по реальной точке установки.

Для металлорукава, который транспортирует среду, указывают:

• Назначение рукава;
• Название и состав рабочей среды;
• Наличие твердых или абразивных частиц;
• Рабочее и максимальное давление;
• Вакуум, если он присутствует;
• Рабочую и пиковую температуру среды;
• Температуру окружающей зоны;
• Требуемый внутренний диаметр или условный проход;
• Расход или скорость потока, если они известны;
• Общую и рабочую длину;
• Характер движения и вибрации;
• Доступный радиус изгиба;
• Наружные механические и химические воздействия;
• Тип ответных присоединений;
• Требования к герметичности;
• Необходимые испытания и документы.

Для защитного металлорукава дополнительно важны размер и тип защищаемой коммуникации, возможные удары, смятие, растяжение, кручение, горячая стружка, искры, влажность и требуемый способ крепления.

Выбор металлорукава начинается с функции и условий работы, а заканчивается проверкой конкретной конструкции по технической документации. Такой подход позволяет не смешивать гофрированные напорные рукава, вальцованные защитные и транспортные исполнения и электротехнические металлические кабелепроводы, даже если внешне эти изделия похожи.

---
