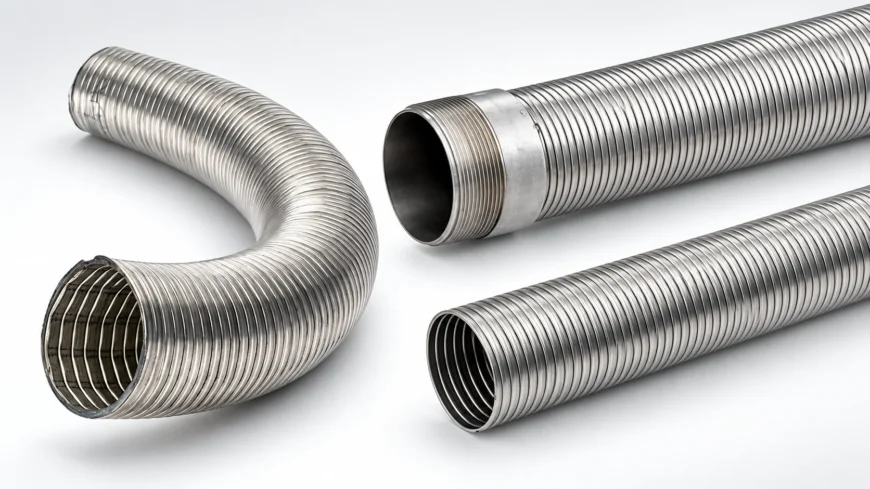

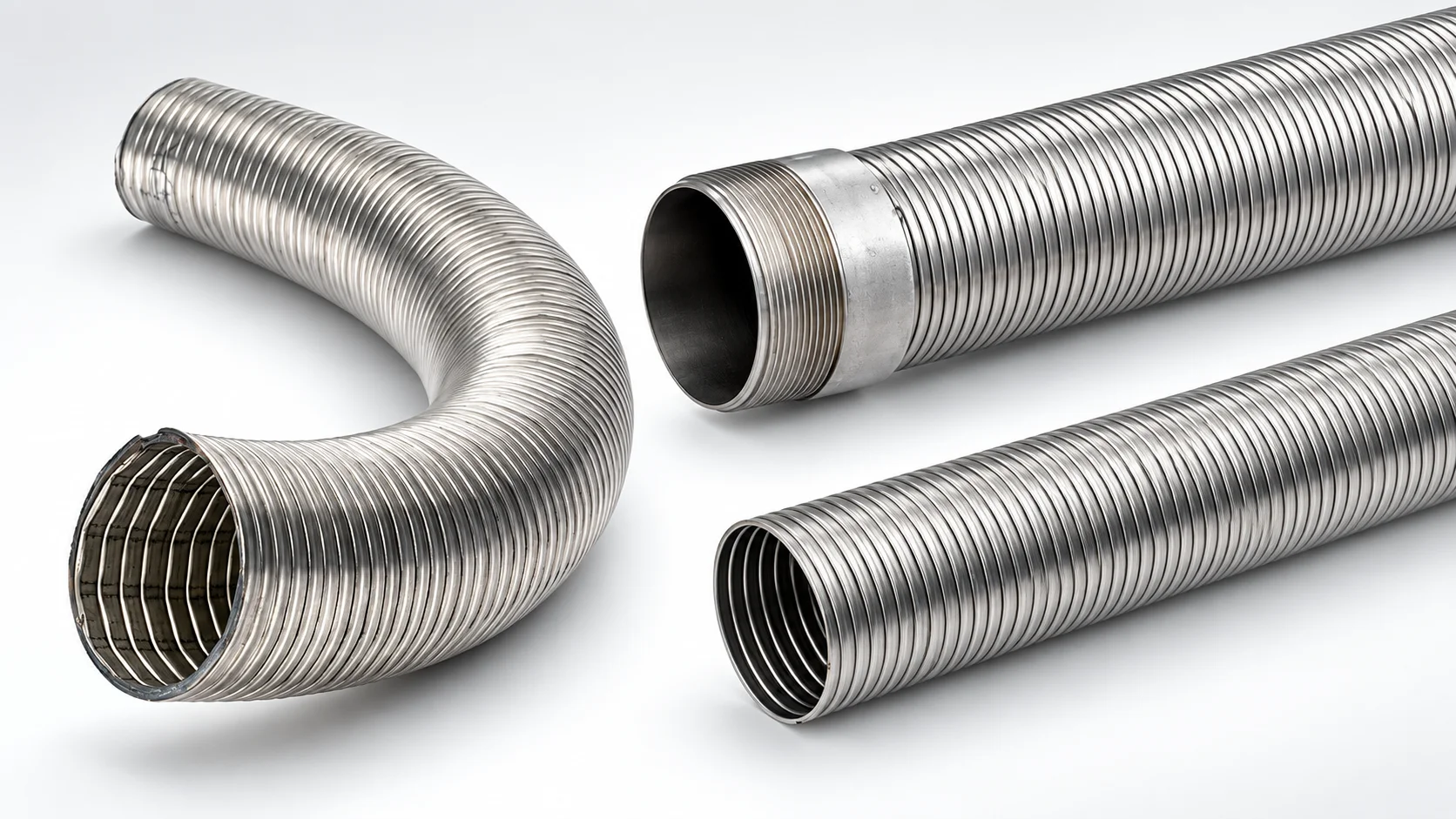

Вальцованные металлорукава для сыпучих материалов: выбор конструкции и условия работы

Вальцованные металлорукава для сыпучих материалов выбирают по типу продукта, абразивности, скорости потока, герметичности и способу транспортировки.

Основная задача при подборе — обеспечить свободное перемещение продукта без избыточного разрушения частиц, накопления материала и ускоренного износа внутренней поверхности. Поэтому для разных сред могут применяться рукава с выраженным внутренним профилем (roughbore) или конструкции с более гладким внутренним проходом (smoothbore).

Отдельно учитывают способ транспортировки. При самотеке особенно важны внутренний профиль, уклон и склонность продукта к зависанию, а при пневмотранспорте дополнительно необходимо учитывать скорость воздушного потока, давление или вакуум и утечку воздуха через замковую конструкцию.

Какие свойства сыпучего материала влияют на выбор металлорукава

Формулировки «порошок», «гранулы» или «сыпучий материал» недостаточно для выбора конструкции.

Два внешне похожих продукта могут по-разному взаимодействовать с внутренней поверхностью рукава.

Чтобы правильно подобрать вальцованный металлорукав для сыпучих материалов, необходимо определить как минимум:

• Размер частиц;
• Форму частиц;
• Насыпную плотность;
• Абразивность;
• Хрупкость;
• Склонность к дроблению;
• Склонность к слеживанию и налипанию;
• Влажность;
• Рабочую температуру;
• Химическую активность;
• Требуемый расход.

Имеет значение и способ движения продукта.

Например, пластиковые гранулы чувствительны к повреждению поверхности и образованию мелкой фракции. Минеральные порошки или пескообразные продукты могут интенсивно изнашивать стенку. Зерно требует достаточно свободного прохода без неоправданного повреждения продукта, а древесная стружка и другие неоднородные фракции предъявляют требования к отсутствию мест зацепления и накопления.

Поэтому выбор начинается не с диаметра металлорукава, а с описания транспортируемой среды.

Самотек и пневмотранспорт — разные условия работы

Сыпучий материал может двигаться через рукав под действием собственного веса либо переноситься воздушным потоком.

Это принципиально разные режимы.

Поэтому рукав, который нормально работает как гибкий спуск для гранул, нельзя автоматически использовать в линии пневмотранспорта того же продукта.

С выраженным внутренним профилем или с гладким проходом

Для транспортировки сыпучих материалов применяют два основных подхода к внутренней поверхности вальцованного металлорукава:

• Исполнение с выраженным внутренним профилем (roughbore);
• Исполнение с гладким внутренним проходом (smoothbore).

Выбор между ними зависит от продукта и режима работы.

Рукав с выраженным внутренним профилем

У стандартной замковой конструкции внутренний рельеф образуется непосредственно профилем металлической ленты.

Такой рукав имеет относительно простую конструкцию и подходит для большого количества задач транспортировки сухих материалов.

Его можно рассматривать для:

• Крупных гранул;
• Зернистых продуктов;
• Опилок и стружки;
• Некоторых минеральных материалов;
• Других продуктов, для которых выраженный профиль стенки не создает критической проблемы.

При этом частицы постоянно взаимодействуют с внутренними выступами замка.

Чем выше скорость и абразивность продукта, тем сильнее это взаимодействие влияет на износ.

Рукав с гладким внутренним проходом

В гладкопроходном исполнении внутри основного вальцованного рукава размещается дополнительный металлический слой, который перекрывает выраженный профиль основного замка и образует более ровную поверхность.

Такую конструкцию рассматривают прежде всего тогда, когда необходимо:

• Снизить повреждение чувствительных частиц;
• Уменьшить дробление продукта;
• Снизить вероятность накопления материала в профиле замка;
• Защитить основной замок от непосредственного контакта с абразивным потоком;
• Получить более равномерный внутренний проход.

Она особенно полезна для мелких гранул, порошкообразных продуктов, пластикового сырья и других сред, свойства которых делают внутренний рельеф нежелательным.

Но правило «smoothbore всегда лучше roughbore» неверно.

Дополнительный внутренний слой:

• Увеличивает массу;
• Усложняет конструкцию;
• Может увеличить минимальный радиус изгиба;
• Увеличивает стоимость;
• Сам подвергается износу.

Если продукт нормально транспортируется по стандартному замковому профилю, усложнять конструкцию без необходимости не требуется.

Почему у гладкопроходного рукава важно направление потока

Это одна из особенностей, которую нельзя игнорировать при монтаже.

Дополнительная внутренняя металлическая лента гладкопроходного рукава имеет перекрытие. Благодаря правильному направлению нахлеста продукт движется по относительно ровной поверхности.

Если направление потока изменить на противоположное, кромка внутреннего перекрытия начинает работать навстречу движению материала.

Это может приводить к:

• Повышенному износу внутреннего слоя;
• Повреждению чувствительных гранул;
• Зацеплению частиц за внутреннюю кромку;
• Ускоренному разрушению самого рукава.

Поэтому гладкопроходные вальцованные металлорукава обычно являются направленными по потоку.

На готовой сборке направление должно определяться маркировкой, стрелкой или документацией изготовителя.

Нельзя ориентировать такой рукав только по удобству расположения присоединительной арматуры.

Может ли направление иметь значение для металлорукава с выраженным внутренним профилем

При обычных скоростях стандартная конструкция с выраженным внутренним профилем менее чувствительна к направлению потока.

Но при высокой скорости материала направление спирального профиля также может начать влиять на взаимодействие частиц с замком.

Поэтому для высокоскоростных и сильно абразивных применений направление потока следует согласовывать с изготовителем даже для roughbore-конструкции.

Абразивность материала и износ металлорукава

Вальцованный металлорукав имеет хорошую механическую стойкость, но металлическая конструкция не является неограниченно износостойкой.

Если твердые частицы движутся вдоль стенки, происходит абразивный износ.

На его интенсивность влияют:

• Твердость продукта;
• Размер частиц;
• Форма и острота граней;
• Концентрация частиц;
• Скорость;
• Угол удара о стенку;
• Радиус поворота;
• Материал внутренней поверхности;
• Толщина ленты.

Поэтому одинаковый рукав может иметь очень разный ресурс при транспортировании, например, мягких пластиковых гранул и минерального абразива.

Скорость особенно важна

При увеличении скорости возрастает энергия столкновения частиц со стенкой.

Особенно тяжелыми становятся участки, где продукт меняет направление:

• Изгибы;
• Переходы;
• Концевые соединения;
• Локальные сужения.

Поэтому сильный износ около изгиба не обязательно означает низкое качество металлорукава. Причиной может быть режим потока, при котором частицы постоянно ударяются об одну и ту же область внутренней поверхности.

Высокая скорость и абразивная среда должны быть известны до выбора конструкции.

Более толстая стенка не решает все проблемы

Увеличение толщины металлической ленты может повысить запас материала на износ и механическую прочность.

Но одновременно обычно возрастают:

• Масса;
• Жесткость;
• Минимальный радиус изгиба.

Поэтому выбирать самое тяжелое исполнение только ради запаса прочности не всегда рационально.

В некоторых случаях эффективнее использовать отдельный внутренний слой, изменить геометрию трассы или снизить скорость продукта.

Как уменьшить повреждение самого продукта

Иногда основная проблема заключается не в износе металлорукава, а в повреждении транспортируемого материала.

Это особенно важно для:

• Пластиковых гранул;
• Хрупкого зерна;
• Гранулированных химических продуктов;
• Других материалов, качество которых зависит от сохранности частиц.

Столкновение продукта с рельефным замком или внутренней кромкой может приводить к:

• Сколам;
• Дроблению;
• Образованию пыли;
• Деформации поверхности.

Для таких задач рассматривают более гладкий внутренний проход и ограничивают неоправданно высокую скорость.

Важно также устройство перехода между рукавом и концевой арматурой.

Даже хороший рукав с гладким внутренним проходом потеряет часть своего преимущества, если внутри фитинга имеется выраженная ступень, острый выступ или резкое сужение.

Поэтому внутренний проход следует оценивать по всей сборке, а не только по гибкой части.

Утечка воздуха при пневмотранспорте

Обычная замковая вальцованная конструкция по своей природе не является полностью газоплотной и герметичной.

Для самотечной линии это во многих случаях не имеет большого значения.

При пневмотранспорте ситуация меняется.

Если продукт движется за счет:

• Положительного давления;
• Разрежения;
• Потока транспортирующего воздуха,

утечка через стенку становится частью баланса всей системы.

Она способна уменьшать полезный расход воздуха и влиять на стабильность транспортирования.

Когда применяют уплотнение замка

Для уменьшения утечки между элементами замка может вводиться уплотнение.

При выборе необходимо учитывать:

• Рабочую температуру;
• Совместимость уплотнения с продуктом;
• Давление или вакуум;
• Требуемую степень газоплотности;
• Подвижность рукава.

При этом уплотненный вальцованный рукав не следует автоматически считать герметичным напорным трубопроводом.

Если пневмотранспорт работает при значительном положительном давлении или вакууме, для конкретной сборки должны быть подтверждены допустимые рабочие параметры.

Если же задача требует гарантированно герметичной гибкой линии, может потребоваться другая конструкция.

Для задач, где допустима контролируемая утечка, может применяться негерметичный металлорукав, но возможность его использования определяется параметрами всей транспортной установки.

Пневмотранспорт под давлением и под вакуумом

Пневматическое транспортирование может строиться по разным принципам.

В одном случае продукт проталкивается воздушным потоком при положительном давлении.

В другом — засасывается за счет разрежения.

Также различаются режимы с меньшей или большей концентрацией материала в потоке.

Для металлорукава важны не только слова «давление» или «вакуум», а конкретные значения.

Необходимо определить:

• Рабочее давление;
• Максимальное давление;
• Расчетный вакуум;
• Скорость воздуха;
• Расход продукта;
• Возможные пульсации.

Специальные вальцованные сборки могут проектироваться для работы с положительным давлением или вакуумом, но характеристики обычного негерметичного рукава нельзя автоматически переносить на такой режим.

Скорость потока и диаметр рукава

Диаметр линии влияет на скорость транспортирования.

При одном и том же объемном расходе уменьшение проходного сечения приводит к увеличению скорости.

Для сыпучих продуктов это может одновременно:

• Увеличивать износ;
• Повышать повреждение частиц;
• Увеличивать сопротивление;
• Изменять устойчивость пневмотранспорта.

Но чрезмерное увеличение диаметра также не является универсальным решением.

В пневматической системе скорость должна оставаться достаточной для устойчивого переноса конкретного продукта. Если она слишком мала, материал способен выпадать из потока и накапливаться в линии.

Поэтому диаметр не следует подбирать только по размеру присоединительного патрубка или принципу «чем больше, тем лучше».

Он является частью расчета всей транспортной системы.

Как скорость потока влияет на выбор металлорукава

Допустимая и необходимая скорость сильно зависит от:

• Плотности частиц;
• Размеров;
• Формы;
• Концентрации;
• Протяженности линии;
• Количества поворотов;
• Схемы пневмотранспорта.

Поэтому универсальное значение скорости для всех сыпучих продуктов было бы технически некорректным.

При подборе металлорукава важно получить реальную расчетную скорость из проекта системы и проверить, допускает ли ее выбранная конструкция.

Изгибы и геометрия трассы

Гибкость металлорукава позволяет соединять оборудование без сложной системы жестких отводов, но изгиб одновременно является одним из наиболее нагруженных участков при транспортировке продукта.

На повороте частицы под действием инерции стремятся двигаться к наружной стенке.

В результате именно наружная поверхность изгиба может испытывать повышенное абразивное воздействие.

Поэтому следует избегать:

• Изгиба с радиусом меньше допустимого;
• Неоправданно резких поворотов;
• Нескольких последовательных коротких изгибов;
• Постоянного перегиба рукава в одной точке.

Для сильно абразивной среды геометрия трассы способна влиять на ресурс не меньше, чем материал самой ленты.

Не следует использовать рукав как случайный переходник

Гибкость не означает, что изделие нужно устанавливать в любом положении.

Если оборудование расположено со значительной несоосностью, короткий рукав не должен принудительно изгибаться только для соединения двух неправильно расположенных патрубков.

Это одновременно:

• Уменьшает эффективное проходное сечение;
• Увеличивает механическую нагрузку;
• Создает участок повышенного взаимодействия продукта со стенкой.

Как выбрать материал

Для транспортировки сухого продукта материал выбирают по сочетанию:

• Абразивного износа;
• Коррозии;
• Температуры;
• Химического состава продукта;
• Требований к чистоте.

Оцинкованная сталь

Оцинкованная стальная лента подходит для многих общепромышленных задач при умеренной коррозионной нагрузке.

Она может быть рациональным вариантом для сухих неагрессивных материалов, если требования конкретной системы допускают оцинкованную поверхность.

Нержавеющая сталь

Нержавеющие стали применяют при:

• Повышенной влажности;
• Коррозионно-активном продукте;
• Более жестких санитарных или технологических требованиях;
• Высокой температуре;
• Необходимости увеличить стойкость к условиям окружающей среды.

Распространенными вариантами являются AISI 304 и AISI 316.

При этом AISI 316 не следует считать автоматически более износостойкой только потому, что она более легирована. Основное преимущество этой марки связано прежде всего с коррозионной стойкостью.

Для абразивной задачи необходимо отдельно учитывать толщину, твердость и устройство внутреннего элемента.

Горячие сыпучие материалы

Если транспортируются горячая зола, шлак или другой нагретый продукт, материал рукава выбирают также по температуре.

В таких задачах могут потребоваться специальные жаростойкие стали.

Температурную пригодность оценивают для всей конструкции, включая:

• Основной замок;
• Внутренний слой;
• Уплотнение;
• Арматуру.

Температура сыпучего продукта

Температура имеет значение даже тогда, когда основным механизмом повреждения является абразивный износ.

При нагреве могут изменяться:

• Механические свойства металлической ленты;
• Свойства уплотнения;
• Коррозионные процессы;
• Свойства самого продукта.

Особенно важно не использовать температурную стойкость металла как характеристику всей сборки.

Если замок имеет полимерное, эластомерное или органическое уплотнение, именно оно может определить максимально допустимую температуру.

Для горячего сухого продукта также необходимо учитывать тепловое воздействие на оборудование, находящееся рядом с рукавом.

Концевые соединения и внутренние переходы

Для транспортировки сыпучих материалов концевая арматура должна обеспечивать не только механическое соединение.

Необходимо обратить внимание на внутреннюю геометрию перехода.

Нежелательны:

• Резкие ступени;
• Выступающие элементы;
• Узкие локальные сечения;
• Острые внутренние кромки;
• Полости, где может накапливаться продукт.

Особенно важно это для гладкопроходных рукавов.

Если внутри smoothbore-конструкции сформирован ровный проход, но затем поток встречает значительную ступень на фитинге, возникают:

• Дополнительная турбулентность;
• Удар частиц;
• Износ;
• Возможность повреждения продукта.

Поэтому при ответственных применениях рукав и концевая арматура должны рассматриваться как единая сборка.

Очистка и остатки продукта

Не для каждого сыпучего материала допустимо оставлять остатки внутри рукава после остановки системы.

Проблемы могут создавать:

• Гигроскопичные порошки;
• Материалы, склонные к слеживанию;
• Продукты, способные затвердевать;
• Среды, для которых критично загрязнение следующей партии.

Внутренний рельеф замка способен удерживать больше остаточного материала, чем гладкий проход.

Поэтому требования к очистке должны учитываться еще при выборе конструкции.

Необходимо заранее определить:

• Нужно ли полностью освобождать линию после цикла;
• Допустима ли продувка;
• Возможна ли механическая очистка;
• Требуется ли разборка;
• Допустимы ли остатки продукта в профиле.

Если регулярная полная очистка является обязательным технологическим требованием, это может стать самостоятельным аргументом в пользу более гладкой внутренней поверхности.

Горючая пыль и статическое электричество

Некоторые сухие порошки и пыли способны образовывать взрывоопасную пылевоздушную смесь.

При транспортировке частиц может также возникать статическое электричество.

В такой системе недостаточно только выбрать металлический рукав.

Необходимо рассматривать всю установку:

• Электрическую непрерывность элементов;
• Уравнивание потенциалов;
• Заземление;
• Герметичность пылепроводов;
• Предотвращение источников воспламенения;
• Взрывозащиту и локализацию возможного взрыва, если это требуется для конкретной среды.

Металлическая конструкция сама по себе не гарантирует, что готовая рукавная сборка правильно электрически соединена с соседними участками оборудования.

Поэтому для горючей пыли требования по электрической непрерывности и заземлению необходимо проверять для всей транспортной системы.

Подвижность, растяжение и кручение

Вальцованный металлорукав может применяться между оборудованием, которое перемещается, вибрирует или требует периодического подключения.

Но механическая подвижность не должна приводить к неконтролируемому изменению внутренней геометрии.

Не следует постоянно растягивать рукав

Замковый профиль способен изменять длину в определенных пределах.

Использовать это свойство для компенсации недостаточной монтажной длины не следует.

Постоянно растянутый рукав имеет меньший запас перемещения и может быстрее повреждаться при дальнейших динамических нагрузках.

Кручение

Спиральный замок чувствителен к крутящему моменту.

Особенно вероятно кручение:

• При подключении мобильных установок;
• При вращении фитинга вместе с рукавом;
• При перетаскивании длинной сборки;
• При неправильной укладке.

Для задач с регулярным кручением применяются специальные стойкие к моменту конструкции.

Обычный вальцованный рукав нельзя считать подходящим для такого режима только потому, что он хорошо изгибается.

Типичные ошибки при выборе

Выбирать рукав только по диаметру

Для сыпучего продукта одинаковый DN может соответствовать принципиально разным внутренним поверхностям, толщине ленты и допустимому режиму работы.

Всегда считать рукав с гладким внутренним проходом лучшим решением

Гладкий проход полезен не во всех случаях.

Если стандартный профиль не повреждает продукт и не создает проблем с износом или накоплением, дополнительный внутренний слой может быть неоправданным усложнением.

Не учитывать направление потока

Установка направленного рукава в обратную сторону способна повреждать как внутренний слой, так и транспортируемый продукт.

Не сообщать скорость продукта

Высокая скорость в сочетании с абразивной средой может стать основной причиной преждевременного износа.

Использовать обычный негерметичный рукав в пневмосистеме без учета утечки

Потери воздуха через замок способны влиять на работу транспортной установки.

Считать нержавеющую сталь автоматически износостойкой

Коррозионная стойкость и абразивная стойкость — разные свойства.

Необходимо оценивать конструкцию, толщину и материал внутренней поверхности.

Делать резкие изгибы

На наружной поверхности поворота частицы могут интенсивно воздействовать на стенку.

Игнорировать фитинги

Ступень или сужение на соединении способно свести к минимуму преимущества гладкого внутреннего прохода.

Не учитывать очистку

Для мелкого, липкого или гигроскопичного продукта внутренний рельеф может стать местом постоянного накопления остатков.

Какие данные нужны для выбора металлорукава

Как выбрать конструкцию: практический порядок

Подбор можно выполнять последовательно.

1. Определить продукт. Необходимо знать размер, форму, абразивность, хрупкость, температуру и склонность к накоплению.
2. Определить способ транспортировки. Самотек, положительное давление и вакуум предъявляют разные требования.
3. Получить расчетный расход и скорость. Для абразивного материала особенно важно знать реальную скорость движения.
4. Выбрать внутренний профиль. Стандартный рукав с выраженным внутренним профилем (roughbore) рационален для многих задач. Рукав с гладким внутренним проходом (smoothbore) применяют, когда необходимо уменьшить взаимодействие продукта с замком, повреждение частиц или накопление материала.
5. Проверить направление потока. Для гладкопроходного исполнения оно должно соответствовать ориентации внутреннего перекрытия.
6. Оценить утечку. При пневмотранспорте необходимо определить, допустима ли газопроницаемость обычного замка или требуется уплотненная конструкция.
7. Выбрать материал и толщину. Учитывают одновременно абразивность, коррозию и температуру.
8. Проверить диаметр и геометрию трассы. Проходное сечение, изгибы и фитинги должны соответствовать расчету транспортной системы.
9. Определить требования к очистке. Для продукта, склонного к накоплению, это может повлиять на выбор внутренней поверхности.
10. Проверить механический режим. Необходимо учитывать изгибы, вибрацию, перемещения и возможное кручение.
11. Выбрать концевые соединения. Внутренний переход должен по возможности не создавать неоправданных ступеней и зон ударного воздействия частиц.
12. Установить требования к безопасности. Для горючей пыли отдельно проверяют электрическую непрерывность, заземление и требования к взрывозащите всей системы.

При подборе вальцованных металлорукавов для транспортировки сухих материалов желательно передавать поставщику именно эти исходные данные, а не ограничиваться диаметром, длиной и общим названием продукта.

Нормативная база

Базовым международным стандартом для вальцованных металлических рукавов является ISO 15465:2004 «Pipework — Stripwound metal hoses and hose assemblies».

Он устанавливает общие требования к конструкции, материалам, изготовлению и испытаниям вальцованных рукавов и разделяет уплотненные и неуплотненные исполнения.

Однако стандарт не определяет единую конструкцию специально для каждого вида сыпучего продукта.

Выбор внутреннего профиля, материала, допустимой скорости, герметичности и способа присоединения выполняется по условиям конкретной транспортной системы и технической документации выбранного рукава.

Общие конструктивные различия вальцованных металлорукавов, российские исполнения РЗ-Ц и РЗ-ЦХ, а также отечественная и международная нормативная база подробно рассмотрены в нашей статье «Вальцованные металлорукава: устройство, виды, применение и выбор».

Вывод

Вальцованный металлорукав для сыпучих материалов выбирают прежде всего по взаимодействию продукта с внутренней поверхностью и режиму его движения.

Для многих гранулированных и зернистых продуктов достаточно стандартного исполнения с выраженным внутренним профилем. Если продукт мелкий, абразивный, легко повреждается или склонен накапливаться в замке, рассматривают конструкцию с более гладким внутренним проходом.

При пневмотранспорте дополнительно необходимо учитывать скорость, давление или вакуум и утечку транспортирующего воздуха. При высокой скорости абразивный износ может стать основным фактором ресурса, а неправильно выбранное направление smoothbore-рукава — причиной повреждения и самого изделия, и транспортируемого продукта.

Поэтому корректный выбор невозможно сделать только по диаметру и материалу металлорукава. Необходимы данные о продукте, скорости, способе транспортировки, трассе, внутреннем профиле, герметичности и условиях монтажа.

---
