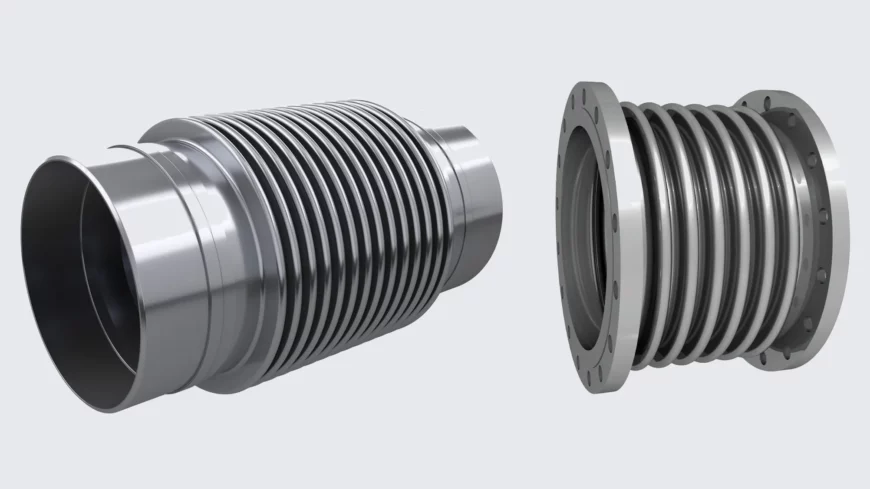

ООО «НПП «Нобис»» поставляет осевые сильфонные компенсаторы и подбирает исполнение по температуре, давлению, среде, ходу и условиям монтажа.
Осевой сильфонный компенсатор применяют в тех случаях, когда требуется компенсировать перемещения вдоль оси трубопровода на прямолинейном участке. Это базовый и один из наиболее востребованных типов сильфонных компенсаторов, который используют в тепловых сетях, на технологических линиях, в энергетике, на инженерных коммуникациях и в других системах, где трубопровод работает при переменных температурах и должен сохранять герметичность в расчетном режиме.
Где применяют осевые сильфонные компенсаторы
Осевые компенсаторы трубопроводов применяют там, где в системе возникают температурные удлинения и сокращения вдоль оси прямого участка. Чаще всего такие решения используют на магистралях горячей воды и пара, в системах теплоснабжения, в обвязке котельного и теплообменного оборудования, на технологических трубопроводах промышленных предприятий, а также на участках, где важно воспринимать расчетный осевой ход без перехода к более сложной схеме компенсации.
На практике осевой компенсатор выбирают не потому, что это самый универсальный вариант, а потому что именно осевое исполнение соответствует конкретной схеме работы трубопровода. Если в системе присутствуют преимущественно боковые или угловые перемещения, такой тип уже не является автоматически правильным решением и требует проверки всей расчетной схемы.
Основные особенности осевых сильфонных компенсаторов
Главная особенность осевого исполнения — работа на сжатие и растяжение вдоль оси трубопровода. Именно поэтому такой компенсатор должен применяться в связке с корректно спроектированной системой неподвижных и направляющих опор. При правильной схеме он компенсирует расчетные продольные перемещения и сохраняет герметичность узла в рабочем диапазоне нагрузок.
В отличие от универсальных компенсаторов, рассчитанных на более сложную схему перемещений, сдвиговых компенсаторов, работающих на боковое смещение, а также угловых компенсаторов и карданных компенсаторов, воспринимающих угловые отклонения в заданной плоскости или в нескольких плоскостях, осевой сильфонный компенсатор предназначен прежде всего для компенсации перемещений вдоль оси трубопровода. Отдельно следует учитывать, что разгруженные сильфонные компенсаторы решают специальную задачу по снижению распорных усилий от внутреннего давления, поэтому при выборе осевого исполнения ключевыми параметрами становятся не только диаметр и давление, но и величина осевого хода, схема установки, наличие неподвижных и направляющих опор, температурный режим и характер рабочей среды.
| Ситуация | Почему осевой тип подходит | Что проверить дополнительно |
|---|---|---|
| Прямолинейный участок трубопровода с температурными удлинениями | Основная задача осевого компенсатора — воспринимать продольные перемещения вдоль оси линии | Расчетный ход, наличие неподвижных и направляющих опор, давление и температуру |
| Тепловая сеть или линия горячей воды / пара | Такой тип часто используют там, где требуется компенсировать удлинение трубопровода в расчетном направлении | Параметры среды, расчетный режим, тип присоединения и необходимость дополнительных конструктивных элементов |
| Технологический трубопровод с заранее понятной схемой перемещения | При корректной схеме осевой компенсатор позволяет решить задачу без перехода к более сложному типу компенсатора | Фактическое направление перемещений, усилия на оборудовании и ограничения по монтажу |
| Узел, где требуется фланцевое или приварное исполнение без изменения принципа работы | Тип присоединения уточняет исполнение, но не меняет саму осевую логику работы компенсатора | Стандарт фланцев, материал патрубков, компоновку линии и требования проекта |
Какие исполнения встречаются на практике
В зависимости от проекта и условий эксплуатации могут применяться компенсаторы осевые фланцевые, приварные исполнения, варианты с защитным кожухом, внутренней гильзой, многослойным сильфоном и другие модификации — выбор исполнения определяется конкретной задачей узла.
Фланцевое исполнение удобно там, где важны разборность соединения и удобство сервисных работ.
Компенсатор осевой под приварку чаще выбирают для включения в трубопровод по проектной схеме, когда требуется жесткая интеграция в линию без дополнительного разъемного фланцевого узла.
Осевой компенсатор с кожухом применяют там, где сильфон нужно дополнительно защитить от внешних механических воздействий и загрязнений.
Осевой сильфонный компенсатор с внутренней гильзой подбирают в тех случаях, когда необходимо снизить влияние потока на сильфон и защитить его при работе со скоростной или более сложной средой.
Многослойный осевой компенсатор рассматривают тогда, когда проект предъявляет повышенные требования к циклической стойкости, гибкости и повышенному ресурсу.
| Исполнение | Когда применяют | Что важно учитывать |
|---|---|---|
| Осевые сильфонные компенсаторы фланцевые | Когда нужен разъемный узел, удобный для монтажа, демонтажа и сервисного обслуживания | Необходимо согласовать тип и стандарт фланцев, диаметр, давление и компоновку узла |
| Осевой компенсатор под приварку | Когда изделие должно включаться в трубопровод по проектной схеме без дополнительного разъемного соединения | Важно заранее проверить материал патрубков, условия монтажа и требования проекта к сварке |
| Осевой компенсатор с защитным кожухом | Когда сильфон нужно дополнительно защитить от внешних механических воздействий, загрязнения или сложных условий эксплуатации | Кожух не заменяет правильную схему опор и не снимает требований к корректному монтажу |
| Осевой сильфонный компенсатор с внутренней гильзой | Когда требуется снизить влияние потока на сильфон и защитить внутреннюю часть изделия | Решение о внутренней гильзе принимают по параметрам среды, скорости потока и условиям конкретной линии |
| Многослойный осевой компенсатор | Когда проект предъявляет повышенные требования к гибкости, циклической стойкости и ресурсу | Важно проверять расчетные параметры сильфона, а не выбирать многослойность как формальный признак |
| Осевой сильфонный компенсатор из нержавеющей стали | Когда условия эксплуатации требуют коррозионной стойкости и соответствия материалу рабочей среды | Материал подбирают не по названию, а по температуре, среде и расчетному сроку службы |
| Двухсекционный осевой компенсатор | Когда конструкция узла требует специального исполнения по ходу, устойчивости или компоновке | Такое решение подбирают по проектной задаче, а не как замену стандартному односекционному варианту |
Из каких марок сталей изготавливают сильфонные осевые компенсаторы
Для осевых сильфонных компенсаторов выбор материала сильфона связан не только с рабочей средой и температурой, но и с расчетным осевым ходом, цикличностью работы и схемой установки. В типовых серийных исполнениях для сильфонов часто применяют 1.4541 / AISI 321 и 1.4571 / AISI 316Ti, в более спокойных условиях возможны 304 / 304L, при более агрессивных водных и технологических средах — 316L / 316Ti, для высокотемпературных газовых сред — 310S, а для тяжелой химии и наиболее требовательных сочетаний температуры, коррозии и ресурса — 904L, Alloy 825 или Alloy 625.
Для осевого компенсатора это особенно важно, потому что даже конструктивно похожие изделия могут заметно отличаться по допустимой температуре, стойкости после сварки, ресурсу на циклической работе и фактической долговечности при заданном осевом перемещении.
| Обозначение по AISI / UNS / Trade | Приближённый аналог по ГОСТ | Обозначение по EN | Тип материала | Когда применяют | Ключевые свойства |
|---|---|---|---|---|---|
| AISI 321 | 12Х18Н10Т / 08Х18Н10Т | 1.4541 | Стабилизированная аустенитная нержавеющая сталь | Типовые сильфонные компенсаторы общего назначения, в том числе сварные изделия при умеренно повышенных температурах | Хорошая свариваемость, стойкость к межкристаллитной коррозии, пригодность для циклической работы; один из базовых материалов для сильфонов |
| AISI 304 / AISI 304L | 08Х18Н10 / 03Х18Н11 | 1.4301 / 1.4307 | Стандартная аустенитная нержавеющая сталь | Сравнительно спокойные условия, сухие и слабоагрессивные среды, задачи с акцентом на стоимость | Доступность, технологичность, хорошая свариваемость, экономичность; если нужно сэкономить, этот вариант рассматривают одним из первых |
| AISI 316L | 03Х17Н14М3 | 1.4404 | Низкоуглеродистая молибденсодержащая аустенитная нержавеющая сталь | Более агрессивные водные и технологические среды, химически более нагруженные системы, когда важны коррозионная стойкость и хорошая работа после сварки | Лучше 304-й группы по коррозионной стойкости, хорошо работает в сварных узлах, подходит для многих жидких и технологических сред |
| AISI 316Ti | 08Х17Н13М2Т / 10Х17Н13М2Т | 1.4571 | Титаностабилизированная молибденсодержащая аустенитная нержавеющая сталь | Более ответственные условия, где нужны и коррозионная стойкость, и работа при повышенной температуре; один из типовых материалов для сильфонов европейского исполнения | Хорошая стойкость после сварки, лучшая пригодность к повышенным температурам по сравнению с 316L, устойчивость к межкристаллитной коррозии |
| AISI 310S | 20Х23Н18 | 1.4845 | Жаростойкая аустенитная нержавеющая сталь | Горячие газы, печные тракты, дымовые и высокотемпературные системы, где на первом месте жаростойкость и окалиностойкость | Жаропрочность и жаростойкость, стойкость к окислению в горячих газах; это в первую очередь жаростойкая, а не кислотостойкая марка |
| 904L / UNS N08904 | 06ХН28МДТ | 1.4539 | Высоколегированная кислотостойкая аустенитная нержавеющая сталь | Агрессивные химические среды, кислоты, более тяжёлые хлоридсодержащие и коррозионно-нагруженные условия, где стандартных 316L / 316Ti уже недостаточно | Высокая кислотостойкость и общая коррозионная стойкость; сильный выбор под тяжёлую химическую нагрузку, но не основной материал для очень высоких температур |
| Alloy 800 / UNS N08800 | ХН32Т | 1.4876 | Никель-железо-хромовый жаростойкий сплав | Длительная работа при высоких температурах, окислительные, восстановительные и азотирующие атмосферы, специальные термически нагруженные узлы | Жаростойкость, стабильность свойств при длительном нагреве, хорошая работа в высокотемпературных атмосферах; это жаростойкий материал, а не «улучшенная нержавейка общего назначения» |
| Alloy 825 / UNS N08825 | ХН38ВТ / ХН40МДТЮ | 2.4858 | Коррозионностойкий никель-железо-хромовый сплав с Mo, Cu и Ti | Горячие кислотные среды, тяжёлая химия, среды с риском хлоридного коррозионного растрескивания, когда нержавеющих сталей уже недостаточно | Высокая стойкость к кислотам и тяжёлым коррозионным средам; этот сплав прежде всего кислотостойкий и коррозионностойкий, а не базовый жаростойкий материал |
| Alloy 625 / UNS N06625 | ХН75МБТЮ | 2.4856 | Высокопрочный никель-хром-молибден-ниобиевый сплав | Самые требовательные сочетания температуры, коррозии, циклической нагрузки и требований к ресурсу; специальные и особо ответственные узлы | Высокая коррозионная стойкость, хорошая жаропрочность и высокая прочность; материал подходит и под тяжёлую коррозию, и под сложные температурно-силовые условия |
Как подобрать осевой сильфонный компенсатор
Корректный подбор начинается с понимания реальной работы трубопровода. Для выбора необходимо определить:
- Рабочую среду;
- Рабочую и расчетную температуру;
- Давление и возможные пиковые режимы;
- Величину осевого хода;
- Диаметр трубопровода;
- Тип присоединения;
- Схему неподвижных и направляющих опор;
- Требования к материалам, ресурсу и документации.
Если проектом предусмотрены специальные условия эксплуатации, это тоже должно учитываться заранее. Например, при скоростном потоке может быть актуальна внутренняя гильза, при риске внешних воздействий — защитный кожух, а при особых требованиях к ресурсу и гибкости — многослойный сильфон.
Почему нельзя выбирать только по диаметру и типу присоединения
Даже если в запросе уже указан условный проход и известно, нужен фланцевый или приварной вариант, этого недостаточно для надежного выбора. Один и тот же компенсатор может выпускаться в разных сериях, по-разному воспринимать ход, отличаться по конструкции сильфона, по наличию внутренней гильзы, кожуха, по материалам и по допустимому режиму работы.
Именно поэтому осевой компенсатор для труб нельзя подбирать только по условному проходу или внешнему виду. Для корректной работы необходимо понимать всю схему узла, включая опоры, температуру, давление, среду и фактическое перемещение.
Что важно при монтаже
Для осевого типа особенно важно соблюдение расчетной схемы монтажа. Такие изделия требуют корректного расположения неподвижных и направляющих опор, правильной ориентации в линии и соблюдения требований производителя по транспортным фиксаторам, предварительному растяжению или сжатию, если оно предусмотрено проектом.
Ошибки монтажа на осевых компенсаторах особенно критичны. Если система не имеет достаточной фиксации или направляющих, компенсатор может начать работать не в том режиме, под который он рассчитан. В результате возникают дополнительные усилия, ускоренный износ сильфона, перегрузка трубопровода и риск некорректной работы всего узла.
Какие данные нужны для запроса
Чтобы мы быстрее подобрали подходящее исполнение и подготовили предложение, желательно сразу передать:
- Диаметр трубопровода;
- Тип присоединения;
- Рабочую среду;
- Рабочую и максимальную температуру;
- Рабочее и расчетное давление;
- Величину осевого хода;
- Сведения по опорам и направляющим;
- Требования к материалу и документам;
- Пожелания по исполнению, если они уже есть.
Чем точнее исходные данные, тем выше вероятность сразу получить корректный вариант без повторных уточнений и пересогласования.
| Параметр | Что нужно указать | Почему это важно | Комментарий |
|---|---|---|---|
| Диаметр трубопровода | DN / ДУ и, при необходимости, присоединительные размеры | Определяет совместимость компенсатора с трубопроводом и узлом присоединения | Одного указания только диаметра недостаточно без понимания всей схемы узла |
| Тип присоединения | Фланцевое, приварное или иное исполнение | От этого зависит конструкция компенсатора и способ его включения в трубопровод | Выбор между фланцами и приваркой зависит не только от удобства монтажа, но и от проекта |
| Рабочее давление | Номинальное давление, пиковые режимы, возможные скачки и гидроудары | Давление влияет на выбор конструкции, устойчивость и допустимый режим эксплуатации | Для правильного подбора желательно знать не только рабочее, но и максимальное кратковременное давление |
| Температура | Рабочая температура и возможные кратковременные повышения | Температурный режим влияет на материалы, ресурс и допустимый осевой ход | Даже при одинаковом DN и PN разные температурные условия могут требовать разного исполнения |
| Рабочая среда | Пар, горячая вода, газ, воздух, технологическая среда и другие параметры | Среда влияет на выбор материала сильфона, патрубков, внутренней гильзы и других элементов | Для сложных сред желательно передавать не общее название, а фактический состав или описание условий |
| Величина осевого хода | Расчетное сжатие, растяжение или суммарный осевой ход | Это один из ключевых параметров именно для осевого компенсатора | Без указания хода нельзя корректно проверить, подходит ли выбранное исполнение |
| Схема опор и направляющих | Наличие неподвижных опор, направляющих и расстояния между ними | Осевой компенсатор работает корректно только в расчетной схеме трубопровода | Отсутствие необходимых опор может привести к неправильной работе даже при верно выбранном компенсаторе |
| Условия потока | Скорость потока, наличие абразива, вероятность загрязнения, особенности транспортируемой среды | Эти условия влияют на необходимость внутренней гильзы и уточнение конструкции | Особенно важно учитывать поток на линиях с высокими скоростями или нестандартной средой |
| Внешние условия эксплуатации | Риск механического воздействия, загрязнение, ограниченное пространство, особенности объекта | Может повлиять на необходимость защитного кожуха и на выбор общего исполнения | Если сильфон расположен в уязвимой зоне, это лучше учитывать сразу, а не после монтажа |
| Требования к документации | Паспорт, сертификаты, требования проекта и службы эксплуатации | Позволяет заранее подобрать изделие, подходящее не только технически, но и по документам | Это особенно важно для объектов с формализованным согласованием оборудования и трубопроводной арматуры |
Поставка и подбор под конкретную задачу
ООО «НПП «Нобис»» поставляет осевые сильфонные компенсаторы под условия конкретного проекта. Мы не ограничиваем подбор одной серией или одним исполнением, а подбираем решение по фактическим параметрам трубопровода, расчетному перемещению, среде и условиям монтажа.
Если вам нужно подобрать и купить осевой компенсатор для тепловой сети, промышленного трубопровода или инженерной системы, направьте исходные данные по среде, температуре, давлению, перемещению и присоединению. На основании этих параметров мы предложим подходящее исполнение и подготовим коммерческое предложение.
