ООО «НПП «Нобис»» поставляет сдвиговые сильфонные компенсаторы для компенсации боковых смещений трубопроводов и технологических линий. Подберем исполнение под расчетное поперечное перемещение, давление, температуру, тип присоединения и схему установки, чтобы компенсатор корректно работал в составе конкретного узла и не создавал дополнительных нагрузок на оборудование и трубопровод.
Сдвиговый компенсатор применяют там, где трубопровод должен воспринимать перемещение поперек собственной оси, а использование осевого или более простого решения уже не обеспечивает корректную работу системы. В инженерной практике такие изделия также относят к латеральным сильфонным компенсаторам, поскольку их основная задача связана именно с восприятием бокового смещения за счет угловой деформации сильфонов и заданной геометрии конструкции.
Что такое сдвиговый сильфонный компенсатор

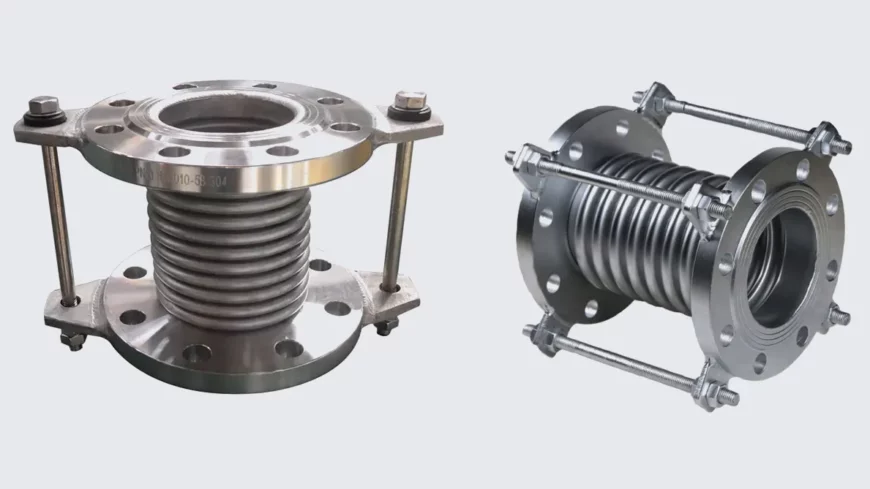

Сдвиговый сильфонный компенсатор — это изделие с двумя сильфонами, промежуточным патрубком и системой тяг или шарнирных элементов, рассчитанное на компенсацию бокового смещения. В отличие от осевого компенсатора, который работает прежде всего вдоль оси трубопровода, и в отличие от универсального компенсатора, который может воспринимать сочетание нескольких типов перемещений, сдвиговый вариант проектируют именно под контролируемое поперечное движение по заданной расчетной схеме.
Для такого компенсатора принципиально важно не только значение смещения, но и геометрия узла: расстояние между сильфонами, длина промежуточной части, расположение опор, направление перемещения, тип тяг и характер воспринимаемых нагрузок. Поэтому даже внешне похожие изделия нельзя считать взаимозаменяемыми без проверки расчетной модели и условий установки.
Где применяют сдвиговые сильфонные компенсаторы
Сдвиговые сильфонные компенсаторы используют в тех случаях, когда трасса трубопровода, компоновка оборудования или температурный режим формируют заметное поперечное смещение. Такие решения применяют на промышленных трубопроводах, энергетических и технологических системах, в тепловых сетях, на насосных и компрессорных линиях, а также в узлах, где необходимо корректно работать с боковым перемещением без переноса недопустимых усилий на оборудование.
Отдельно следует учитывать, что латеральный компенсатор может использоваться как самостоятельное решение либо как элемент более сложной расчетной схемы совместно с угловыми или карданными узлами. Именно поэтому при подборе важно понимать не только параметры конкретного компенсатора, но и всю механику участка, на котором он будет установлен.
Какие задачи решает сдвиговый компенсатор
Основная задача такого компенсатора — восприятие бокового смещения без повреждения трубопровода, арматуры и подключенного оборудования. Кроме того, сдвиговые сильфонные компенсаторы позволяют:
- Снизить напряжения в трубопроводной системе при температурных деформациях;
- Корректно отработать поперечные перемещения в ограниченном пространстве;
- Использовать сильфонный узел в расчетных схемах с контролируемой кинематикой;
- Уменьшить риск передачи избыточных нагрузок на фланцы, патрубки и присоединенное оборудование;
- Обеспечить более предсказуемую работу участка по сравнению с попыткой компенсировать боковое смещение осевым компенсатором.
| Ситуация | Когда решение уместно | Почему это важно |
|---|---|---|
| Основное перемещение поперек оси трубопровода | Когда расчетная задача связана прежде всего с боковым смещением | Именно под такой режим работы и проектируют латеральный компенсатор |
| Нужно ограничить работу компенсатора заданной кинематикой | Когда схема требует контролируемого движения и элементов ограничения | Тяги и шарнирные элементы позволяют удерживать компенсатор в расчетном режиме |
| Узел работает в составе более сложной системы компенсации | Когда компенсатор является частью расчетной схемы с опорами и другими типами узлов | Сдвиговый компенсатор часто подбирают не изолированно, а как элемент общей механики участка |
| Осевое решение не закрывает задачу | Когда перемещение вдоль оси не является главным и требуется именно боковая компенсация | Попытка решить такую задачу осевым компенсатором приводит к неверной работе узла |
| Требуется работа в ограниченном пространстве | Когда компоновка участка не позволяет применить более простую схему | Латеральный компенсатор позволяет работать с боковым смещением при жестких компоновочных ограничениях |
Какие исполнения встречаются на практике
На практике сдвиговые сильфонные компенсаторы выполняют под приварку или с фланцами, с различными вариантами тяг, шарнирных соединений и промежуточной трубой расчетной длины. Конкретное исполнение зависит от давления, диаметра, допускаемого перемещения, жесткости системы и требований проекта.
Для более спокойных сред и типовых условий применяют стандартные материалы сильфона и корпуса, а для повышенных температур, агрессивных рабочих сред и более требовательных условий используют специальные материалы сильфона, патрубков и вспомогательных элементов. При необходимости могут применяться внутренние экраны, кожухи, специальные фланцы, нестандартные патрубки и усиленные элементы ограничения перемещений.
Для сдвиговых сильфонных компенсаторов выбор материала сильфона напрямую связан не только с рабочей средой и температурой, но и с величиной бокового смещения, расчетной длиной узла и ресурсом при циклической деформации. В типовых исполнениях для сильфонов часто применяют 1.4541 / AISI 321 и 1.4571 / AISI 316Ti, в более спокойных условиях возможны 304 / 304L, при более агрессивных средах — 316L / 316Ti, для высокотемпературных газовых систем — 310S, а для наиболее требовательных сочетаний температуры, коррозионной активности и ресурса — 904L, Alloy 825 или Alloy 625. Для латерального (сдвигового) компенсатора это особенно важно, поскольку материал влияет не только на стойкость к среде и температуре, но и на долговечность сильфона при повторяющемся поперечном смещении и работе под давлением в составе связанной расчетной схемы.
| Обозначение по AISI / UNS / Trade | Приближённый аналог по ГОСТ | Обозначение по EN | Тип материала | Когда применяют | Ключевые свойства |
|---|---|---|---|---|---|
| AISI 321 | 12Х18Н10Т / 08Х18Н10Т | 1.4541 | Стабилизированная аустенитная нержавеющая сталь | Типовые сильфонные компенсаторы общего назначения, в том числе сварные изделия при умеренно повышенных температурах | Хорошая свариваемость, стойкость к межкристаллитной коррозии, пригодность для циклической работы; один из базовых материалов для сильфонов |
| AISI 304 / AISI 304L | 08Х18Н10 / 03Х18Н11 | 1.4301 / 1.4307 | Стандартная аустенитная нержавеющая сталь | Сравнительно спокойные условия, сухие и слабоагрессивные среды, задачи с акцентом на стоимость | Доступность, технологичность, хорошая свариваемость, экономичность; если нужно сэкономить, этот вариант рассматривают одним из первых |
| AISI 316L | 03Х17Н14М3 | 1.4404 | Низкоуглеродистая молибденсодержащая аустенитная нержавеющая сталь | Более агрессивные водные и технологические среды, химически более нагруженные системы, когда важны коррозионная стойкость и хорошая работа после сварки | Лучше 304-й группы по коррозионной стойкости, хорошо работает в сварных узлах, подходит для многих жидких и технологических сред |
| AISI 316Ti | 08Х17Н13М2Т / 10Х17Н13М2Т | 1.4571 | Титаностабилизированная молибденсодержащая аустенитная нержавеющая сталь | Более ответственные условия, где нужны и коррозионная стойкость, и работа при повышенной температуре; один из типовых материалов для сильфонов европейского исполнения | Хорошая стойкость после сварки, лучшая пригодность к повышенным температурам по сравнению с 316L, устойчивость к межкристаллитной коррозии |
| AISI 310S | 20Х23Н18 | 1.4845 | Жаростойкая аустенитная нержавеющая сталь | Горячие газы, печные тракты, дымовые и высокотемпературные системы, где на первом месте жаростойкость и окалиностойкость | Жаропрочность и жаростойкость, стойкость к окислению в горячих газах; это в первую очередь жаростойкая, а не кислотостойкая марка |
| 904L / UNS N08904 | 06ХН28МДТ | 1.4539 | Высоколегированная кислотостойкая аустенитная нержавеющая сталь | Агрессивные химические среды, кислоты, более тяжёлые хлоридсодержащие и коррозионно-нагруженные условия, где стандартных 316L / 316Ti уже недостаточно | Высокая кислотостойкость и общая коррозионная стойкость; сильный выбор под тяжёлую химическую нагрузку, но не основной материал для очень высоких температур |
| Alloy 800 / UNS N08800 | ХН32Т | 1.4876 | Никель-железо-хромовый жаростойкий сплав | Длительная работа при высоких температурах, окислительные, восстановительные и азотирующие атмосферы, специальные термически нагруженные узлы | Жаростойкость, стабильность свойств при длительном нагреве, хорошая работа в высокотемпературных атмосферах; это жаростойкий материал, а не «улучшенная нержавейка общего назначения» |
| Alloy 825 / UNS N08825 | ХН38ВТ / ХН40МДТЮ | 2.4858 | Коррозионностойкий никель-железо-хромовый сплав с Mo, Cu и Ti | Горячие кислотные среды, тяжёлая химия, среды с риском хлоридного коррозионного растрескивания, когда нержавеющих сталей уже недостаточно | Высокая стойкость к кислотам и тяжёлым коррозионным средам; этот сплав прежде всего кислотостойкий и коррозионностойкий, а не базовый жаростойкий материал |
| Alloy 625 / UNS N06625 | ХН75МБТЮ | 2.4856 | Высокопрочный никель-хром-молибден-ниобиевый сплав | Самые требовательные сочетания температуры, коррозии, циклической нагрузки и требований к ресурсу; специальные и особо ответственные узлы | Высокая коррозионная стойкость, хорошая жаропрочность и высокая прочность; материал подходит и под тяжёлую коррозию, и под сложные температурно-силовые условия |
Чем сдвиговый компенсатор отличается от других типов
Главное отличие сдвигового компенсатора состоит в том, что его проектируют именно под боковое смещение, а не под осевой ход. Осевые компенсаторы работают вдоль оси трубопровода и требуют одной логики расчета опор и направляющих, тогда как сдвиговые решения используют иную кинематику и зависят от геометрии узла между сильфонами.
От универсальных компенсаторов сдвиговые изделия отличаются более жесткой привязкой к расчетной схеме и наличием элементов, ограничивающих или направляющих работу компенсатора. От угловых и карданных решений они отличаются тем, что конечной расчетной задачей является именно боковое смещение, а не чистый угловой поворот в одной или нескольких плоскостях.
| Тип компенсатора | Основная задача | Главная особенность |
|---|---|---|
| Сдвиговый (латеральный) | Компенсация бокового смещения | Работает на поперечное перемещение и зависит от расчетной геометрии узла |
| Осевой | Компенсация осевого хода | Рассчитан прежде всего на перемещение вдоль оси трубопровода |
| Универсальный | Работа с несколькими типами перемещений | Более гибкая кинематика, но и иная расчетная логика по нагрузкам и схеме установки |
| Угловой | Компенсация углового поворота | Используется там, где расчет строится вокруг углового перемещения |
| Карданный | Компенсация угловых перемещений в нескольких плоскостях | Предназначен для более сложной пространственной работы узла |
Почему нельзя подбирать такой компенсатор только по диаметру
Для корректного выбора сдвигового компенсатора недостаточно знать только условный проход и давление. Обязательно нужно учитывать направление и величину бокового смещения, рабочую температуру, среду, длину узла, расположение опор, тип присоединения, конфигурацию тяг и общую расчетную схему трубопровода.
На практике ошибки чаще всего возникают именно в тех случаях, когда боковое смещение пытаются закрыть без анализа кинематики трассы. В результате компенсатор либо работает вне расчетного режима, либо создает дополнительные нагрузки, которые изначально не были заложены в проект.
Что важно при монтаже
Для сдвигового сильфонного компенсатора особенно важно соблюдение проектной ориентации, положения тяг, расчетной длины и направления компенсируемого движения. Ошибки в монтаже быстро приводят к тому, что сильфон начинает работать не в том режиме, для которого он был рассчитан.
Перед установкой необходимо проверять:
- Соответствие компенсатора проектному направлению бокового смещения;
- Состояние и положение тяг, шарнирных и ограничительных элементов;
- Отсутствие недопустимого предварительного перекоса;
- Корректность расположения опор и неподвижных точек;
- Соответствие монтажной длины расчетной документации.
Если компенсатор устанавливается в более сложную схему совместно с другими типами сильфонных узлов, монтаж и дальнейшая эксплуатация должны вестись с обязательным учетом расчетной модели всей системы.
Какие данные нужны для подбора
Чтобы подобрать сдвиговый сильфонный компенсатор, желательно заранее подготовить:
- Условный проход и тип присоединения;
- Рабочее и расчетное давление;
- Рабочую температуру;
- Состав рабочей среды;
- Величину и направление бокового смещения;
- Данные по длине участка и схеме расположения опор;
- Требования к материалам сильфона, патрубков и фланцев;
- Данные проекта, чертежа или компоновочной схемы, если они есть.
Чем полнее исходные данные, тем точнее можно определить конструкцию компенсатора, расчетную длину узла, материал сильфона и допустимый ресурс работы.
| Параметр | Что нужно указать | Почему это важно | Комментарий |
|---|---|---|---|
| Условный проход и тип присоединения | DN / ДУ, под приварку, фланцевое или иное исполнение | Определяет совместимость компенсатора с трубопроводом | Этого недостаточно для полного подбора, но без этих данных начать расчет невозможно |
| Рабочее и расчетное давление | Номинальное давление, пиковые режимы, возможные гидроудары | От давления зависят конструкция сильфона, тяги и прочностной запас | Для латерального компенсатора важно учитывать не только давление, но и нагрузку на ограничительные элементы |
| Рабочая температура | Постоянная температура и возможные кратковременные повышения | Температура влияет на выбор материала сильфона и ресурс изделия | Особенно важно при газовых и термически нагруженных системах |
| Рабочая среда | Пар, вода, газ, химическая среда, нефтепродукты, технологическая смесь и т. д. | От среды зависит выбор марки материала сильфона и вспомогательных элементов | Для агрессивных сред стандартные материалы подходят не всегда |
| Величина и направление бокового смещения | Расчетное поперечное перемещение и плоскость, в которой оно возникает | Это основной параметр, под который рассчитывают латеральный компенсатор | Без этих данных корректный подбор невозможен |
| Длина узла и геометрия участка | Монтажная длина, расстояние между сильфонами, конфигурация трубопровода | Геометрия напрямую влияет на допустимое смещение и усилия в системе | Для сдвигового компенсатора конструктивная длина — это расчетный параметр, а не только монтажный размер |
| Схема опор и неподвижных точек | Расположение направляющих, неподвижных опор и сопряженных элементов | Неправильная работа опорной системы меняет фактическую кинематику узла | Даже правильно выбранный компенсатор может работать некорректно при ошибке в опорной схеме |
| Требования к материалам | Материал сильфона, патрубков, фланцев, тяг и специальных элементов | Материалы определяют коррозионную стойкость, температурный диапазон и ресурс | На сложных средах этот вопрос лучше определять сразу, а не после выбора геометрии |
| Исходные документы | Чертеж, компоновка, схема участка, спецификация, расчет или опросный лист | Позволяет проверить выбор компенсатора в контексте всей системы | Чем полнее исходные данные, тем точнее можно подобрать изделие и уменьшить риск ошибки |
Почему стоит обратиться в ООО «НПП «Нобис»»
ООО «НПП «Нобис»» поставляет сильфонные компенсаторы под реальные условия эксплуатации и помогает подбирать конструкцию с учетом не только давления и диаметра, но и расчетной схемы конкретного участка. Для сдвиговых компенсаторов это особенно важно, поскольку ошибка на этапе выбора приводит не просто к сокращению ресурса, а к некорректной работе всего узла компенсации.
Мы поможем подобрать исполнение по среде, температуре, боковому смещению, материалу сильфона, типу присоединения и конструктивной схеме изделия. По запросу подготовим подбор и коммерческое предложение под конкретные параметры системы.
