ООО «НПП «Нобис»» поставляет разгруженные сильфонные компенсаторы для трубопроводов и оборудования под сложные условия работы. Подберем исполнение под рабочую среду, температуру, давление, схему трубопровода и требуемый тип перемещения.
Разгруженные сильфонные компенсаторы применяют в тех случаях, когда обычный неразгруженный узел передает на трубопровод, аппарат или опорную систему слишком большие осевые усилия от давления. В таких ситуациях задача компенсатора состоит не только в восприятии расчетного перемещения, но и в том, чтобы за счет собственной уравновешенной конструкции снизить влияние распорных усилий на сопряженное оборудование и на систему в целом.

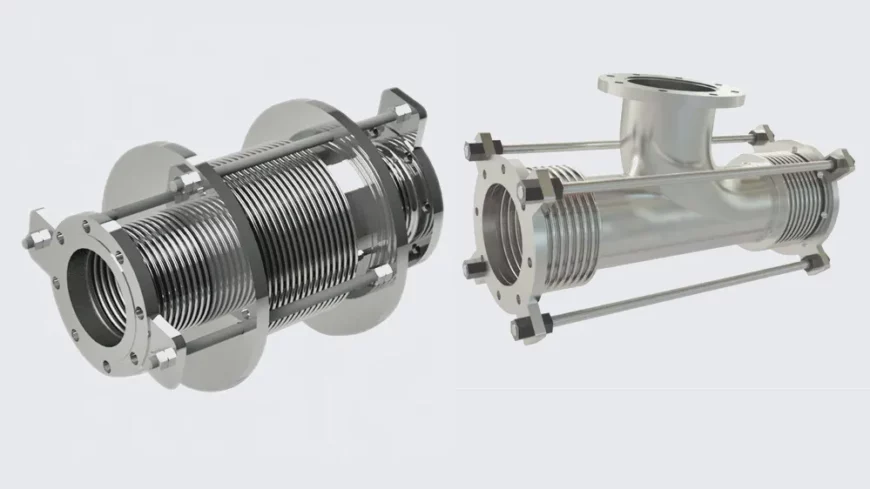

Что такое разгруженный сильфонный компенсатор
Разгруженный сильфонный компенсатор — это специальное исполнение, в котором конструкция рассчитана таким образом, чтобы компенсировать перемещение и одновременно уменьшать действие распорного усилия, возникающего от внутреннего давления. В отличие от стандартных неразгруженных компенсаторов, где это усилие воспринимают неподвижные опоры и трубопровод, здесь часть нагрузки замыкается внутри самого узла через систему сильфонов, тяг, элементов уравновешивания и расчетную геометрию конструкции.
Именно поэтому такие изделия нельзя рассматривать как обычный осевой или универсальный компенсатор в более сложном исполнении. Разгруженный компенсатор — это отдельное инженерное решение, которое выбирают тогда, когда в системе критичны распорные усилия, ограничения по нагрузке на оборудование или требования к компоновке трубопровода.
Когда применяют разгруженные компенсаторы
Разгруженные сильфонные компенсаторы используют на участках, где необходимо совместить компенсацию перемещений с ограничением осевой нагрузки на аппарат, насос, теплообменник, турбину, емкость, корпусное оборудование или конструктив трубопровода. Особенно оправдано их применение там, где установка мощных неподвижных опор затруднена, нежелательна или приводит к избыточной нагрузке на соседние элементы системы.
Такие компенсаторы часто рассматривают для ответственных технологических трубопроводов, энергетических установок, паропроводов, систем с большими диаметрами и давлениями, а также для узлов, где обычный осевой компенсатор теоретически может воспринять перемещение, но создаст недопустимое распорное усилие от давления.
| Ситуация | Почему стандартное решение может быть недостаточным | Чем помогает разгруженный компенсатор |
|---|---|---|
| Большой диаметр и высокое давление | Распорные усилия от внутреннего давления становятся слишком велики для обычной схемы с неподвижными опорами | Снижает передачу осевой нагрузки на трубопровод и сопряжённые элементы за счёт уравновешенной конструкции |
| Оборудование с ограниченной допустимой нагрузкой на патрубки | Обычный компенсатор может передавать на патрубок недопустимые усилия | Позволяет строить узел с меньшей нагрузкой на присоединяемое оборудование |
| Невозможность или нежелательность установки мощных неподвижных опор | Силовая схема трубопровода становится слишком тяжёлой или конструктивно неудобной | Перераспределяет усилия внутри собственного узла и снижает требования к восприятию распорных нагрузок |
| Ответственные энергетические и технологические трубопроводы | Нагрузки, температура и требования к расчётной надёжности слишком высоки для подбора по типовой схеме | Позволяет увязать компенсацию перемещений с расчётом силовой схемы и допустимых усилий |
| Узел со сложной пространственной схемой | Обычного осевого исполнения недостаточно для корректной работы участка | Подбирается в специальной конфигурации под конкретную схему перемещений и усилий |
Какие исполнения встречаются на практике
Разгруженные сильфонные компенсаторы не сводятся к одному стандартному конструктиву. В зависимости от схемы трубопровода и требуемого типа перемещения применяют различные исполнения: осевые разгруженные, универсальные разгруженные, решения с отводом, с дополнительным уравновешивающим сильфоном, с тягами, шарнирными или карданными элементами. Конкретная компоновка определяется расчетной задачей и пространственной схемой узла.
При подборе такого компенсатора недостаточно знать только диаметр, давление и предполагаемое перемещение. Необходимо понимать, где расположены опоры, какое оборудование примыкает к компенсатору, в каком направлении работает участок трубопровода, какую нагрузку допускают аппарат или патрубок и каким образом должна быть замкнута силовая схема.
Чем разгруженный компенсатор отличается от других типов
В отличие от осевых сильфонных компенсаторов, которые рассчитаны прежде всего на восприятие перемещений вдоль оси трубопровода, разгруженные компенсаторы решают дополнительную задачу — снижение распорных усилий от внутреннего давления за счет собственной уравновешенной конструкции. В отличие от универсальных сильфонных компенсаторов, которые позволяют воспринимать более сложную схему перемещений, разгруженное исполнение выбирают не только по кинематике, но и по силовой схеме трубопровода. В отличие от угловых, карданных и сдвиговых сильфонных компенсаторов, где основное внимание уделяется геометрии отклонения и работе системы в одной или нескольких плоскостях, здесь ключевым становится вопрос: какие усилия от давления можно передать на трубопровод и оборудование, а какие необходимо замкнуть внутри конструкции самого компенсатора.
Именно поэтому разгруженные сильфонные компенсаторы требуют особенно внимательного расчета. Ошибка на этапе выбора приводит не только к неправильной компенсации перемещения, но и к некорректному распределению усилий в системе, что способно перегрузить патрубки, опоры, корпус оборудования или сам компенсаторный узел.
| Тип компенсатора | Основная задача | Ключевая особенность |
|---|---|---|
| Осевой | Компенсация осевого перемещения | Требует правильной схемы неподвижных и направляющих опор; распорное усилие передаётся в систему |
| Универсальный | Работа при сочетании нескольких типов перемещений | Выбирается по кинематике узла, но не заменяет разгруженное решение там, где критичны осевые усилия от давления |
| Сдвиговый | Компенсация бокового смещения | Работает по геометрии латерального узла и системе тяг, но не решает задачу снижения распорных усилий сам по себе |
| Угловой / карданный | Компенсация угловых отклонений | Используется в системах из нескольких компенсаторов и рассчитан на определённую плоскость или пространственную схему поворота |
| Разгруженный | Компенсация перемещения при снижении распорных усилий от внутреннего давления | Выбирается по силовой и расчётной схеме трубопровода, а не только по типу движения |
Какие параметры нужно учитывать при подборе
Для корректного подбора разгруженного компенсатора необходимо учитывать:
- Рабочую среду и ее свойства;
- Рабочее и расчетное давление;
- Температуру и температурный режим;
- Требуемый тип и величину перемещения;
- Пространственную схему трубопровода;
- Расположение неподвижных, направляющих и промежуточных опор;
- Допустимые нагрузки на присоединяемое оборудование;
- Тип присоединения;
- Требования к ресурсу, цикличности и документации.
Если этих данных недостаточно, разгруженный компенсатор нельзя выбирать по аналогии с ранее установленным изделием. Для такого типа компенсаторов расчетная схема имеет не меньшее значение, чем диаметр, давление и материал сильфона.
| Параметр | Что нужно указать | Почему это важно |
|---|---|---|
| Диаметр и тип присоединения | DN / Ду, фланцевое или приварное исполнение, присоединительные размеры | Определяет геометрию узла и совместимость с существующим трубопроводом |
| Рабочее и расчётное давление | Номинальное давление, пиковые режимы, возможные гидроудары | Именно давление формирует распорные усилия, ради которых и выбирают разгруженное исполнение |
| Температура | Рабочая температура, максимальные отклонения и режим эксплуатации | Влияет на материал сильфона, расчётный ресурс и допустимые перемещения |
| Рабочая среда | Пар, вода, газ, нефтепродукты, химическая среда и другие данные по составу | Определяет выбор материала сильфона и присоединительных элементов |
| Тип и величина перемещения | Осевое, боковое, угловое или комбинированное перемещение, а также его величину | От этого зависит выбор конструктивной схемы разгруженного компенсатора |
| Схема трубопровода | Наличие отводов, положение участка, компоновка линии, чертёж или эскиз | Разгруженное исполнение подбирают по расчётной схеме, а не только по набору общих параметров |
| Опоры и оборудование | Расположение неподвижных и направляющих опор, допустимые нагрузки на патрубки оборудования | Позволяет оценить, какие усилия допустимо передавать в систему, а какие необходимо замкнуть внутри компенсатора |
| Требования к документации и ресурсу | Нужные сертификаты, паспорт, требования проекта, цикличность работы | Влияет на выбор исполнения, материалов и расчётного ресурса |
Из каких марок изготавливают разгруженные сильфонные компенсаторы
Для разгруженных компенсаторов выбор материала сильфона особенно важен, поскольку здесь необходимо учитывать не только рабочую среду и температуру, но и длительную работу под давлением, циклический режим и общую расчетную надежность силовой схемы. В типовых исполнениях для сильфонов часто применяют 1.4541 / AISI 321 и 1.4571 / AISI 316Ti, в более спокойных условиях возможны 304 / 304L, при более агрессивных средах — 316L / 316Ti, для высокотемпературных газовых систем — 310S, а для наиболее требовательных сочетаний температуры, коррозионной активности и ресурса — 904L, Alloy 825 или Alloy 625. Для разгруженного компенсатора это имеет особое значение, поскольку материал влияет не только на стойкость к среде, но и на долговечность сильфонов в составе более сложной уравновешенной конструкции.
| Обозначение по AISI / UNS / Trade | Приближённый аналог по ГОСТ | Обозначение по EN | Тип материала | Когда применяют | Ключевые свойства |
|---|---|---|---|---|---|
| AISI 321 | 12Х18Н10Т / 08Х18Н10Т | 1.4541 | Стабилизированная аустенитная нержавеющая сталь | Типовые сильфонные компенсаторы общего назначения, в том числе сварные изделия при умеренно повышенных температурах | Хорошая свариваемость, стойкость к межкристаллитной коррозии, пригодность для циклической работы; один из базовых материалов для сильфонов |
| AISI 304 / AISI 304L | 08Х18Н10 / 03Х18Н11 | 1.4301 / 1.4307 | Стандартная аустенитная нержавеющая сталь | Сравнительно спокойные условия, сухие и слабоагрессивные среды, задачи с акцентом на стоимость | Доступность, технологичность, хорошая свариваемость, экономичность; если нужно сэкономить, этот вариант рассматривают одним из первых |
| AISI 316L | 03Х17Н14М3 | 1.4404 | Низкоуглеродистая молибденсодержащая аустенитная нержавеющая сталь | Более агрессивные водные и технологические среды, химически более нагруженные системы, когда важны коррозионная стойкость и хорошая работа после сварки | Лучше 304-й группы по коррозионной стойкости, хорошо работает в сварных узлах, подходит для многих жидких и технологических сред |
| AISI 316Ti | 08Х17Н13М2Т / 10Х17Н13М2Т | 1.4571 | Титаностабилизированная молибденсодержащая аустенитная нержавеющая сталь | Более ответственные условия, где нужны и коррозионная стойкость, и работа при повышенной температуре; один из типовых материалов для сильфонов европейского исполнения | Хорошая стойкость после сварки, лучшая пригодность к повышенным температурам по сравнению с 316L, устойчивость к межкристаллитной коррозии |
| AISI 310S | 20Х23Н18 | 1.4845 | Жаростойкая аустенитная нержавеющая сталь | Горячие газы, печные тракты, дымовые и высокотемпературные системы, где на первом месте жаростойкость и окалиностойкость | Жаропрочность и жаростойкость, стойкость к окислению в горячих газах; это в первую очередь жаростойкая, а не кислотостойкая марка |
| 904L / UNS N08904 | 06ХН28МДТ | 1.4539 | Высоколегированная кислотостойкая аустенитная нержавеющая сталь | Агрессивные химические среды, кислоты, более тяжёлые хлоридсодержащие и коррозионно-нагруженные условия, где стандартных 316L / 316Ti уже недостаточно | Высокая кислотостойкость и общая коррозионная стойкость; сильный выбор под тяжёлую химическую нагрузку, но не основной материал для очень высоких температур |
| Alloy 800 / UNS N08800 | ХН32Т | 1.4876 | Никель-железо-хромовый жаростойкий сплав | Длительная работа при высоких температурах, окислительные, восстановительные и азотирующие атмосферы, специальные термически нагруженные узлы | Жаростойкость, стабильность свойств при длительном нагреве, хорошая работа в высокотемпературных атмосферах; это жаростойкий материал, а не «улучшенная нержавейка общего назначения» |
| Alloy 825 / UNS N08825 | ХН38ВТ / ХН40МДТЮ | 2.4858 | Коррозионностойкий никель-железо-хромовый сплав с Mo, Cu и Ti | Горячие кислотные среды, тяжёлая химия, среды с риском хлоридного коррозионного растрескивания, когда нержавеющих сталей уже недостаточно | Высокая стойкость к кислотам и тяжёлым коррозионным средам; этот сплав прежде всего кислотостойкий и коррозионностойкий, а не базовый жаростойкий материал |
| Alloy 625 / UNS N06625 | ХН75МБТЮ | 2.4856 | Высокопрочный никель-хром-молибден-ниобиевый сплав | Самые требовательные сочетания температуры, коррозии, циклической нагрузки и требований к ресурсу; специальные и особо ответственные узлы | Высокая коррозионная стойкость, хорошая жаропрочность и высокая прочность; материал подходит и под тяжёлую коррозию, и под сложные температурно-силовые условия |
Что важно при монтаже и эксплуатации
Разгруженные сильфонные компенсаторы чувствительны к отклонениям от проектной схемы. Для них особенно важно соблюдение расчетного положения при установке, правильное расположение опор, отсутствие неучтенных перекосов, скручивания и монтажного напряжения. Если система рассчитана под определенное направление перемещения и конкретную схему замыкания усилий, произвольная замена исполнения или изменение компоновки участка трубопровода недопустимы.
При эксплуатации необходимо учитывать, что разгруженный компенсатор не отменяет требования к общей расчетной дисциплине трубопровода. Он снижает распорное усилие в соответствии со своей конструкцией, но не заменяет инженерный расчет системы и не исправляет ошибки компоновки.
Как заказать разгруженный сильфонный компенсатор
Если вам требуется разгруженный сильфонный компенсатор, направьте в ООО «НПП «Нобис»» основные параметры проекта: рабочую среду, давление, температуру, диаметр, тип присоединения, величину и направление перемещения, схему трубопровода и сведения по опорам или по присоединяемому оборудованию. По этим данным мы поможем определить целесообразность применения разгруженного исполнения, подобрать подходящую конструкцию и подготовить предложение под конкретную расчетную задачу.
