Универсальные сильфонные компенсаторы от ООО «НПП «Нобис»» — поставка и подбор для трубопроводов, тепловых сетей и промышленного оборудования.
Подберем исполнение по рабочей среде, температуре, давлению, типу присоединения, расчетным перемещениям и условиям установки, чтобы компенсатор корректно работал в составе конкретного трубопроводного узла.
Универсальный сильфонный компенсатор применяют в тех случаях, когда в системе необходимо воспринимать не только осевые, но также боковые и угловые перемещения. В отличие от базовых осевых решений, такая конструкция позволяет решать более сложные задачи по компенсации деформаций и чаще используется там, где схема трубопровода не сводится к одному прямолинейному участку с продольным ходом.
Что представляет собой универсальный сильфонный компенсатор

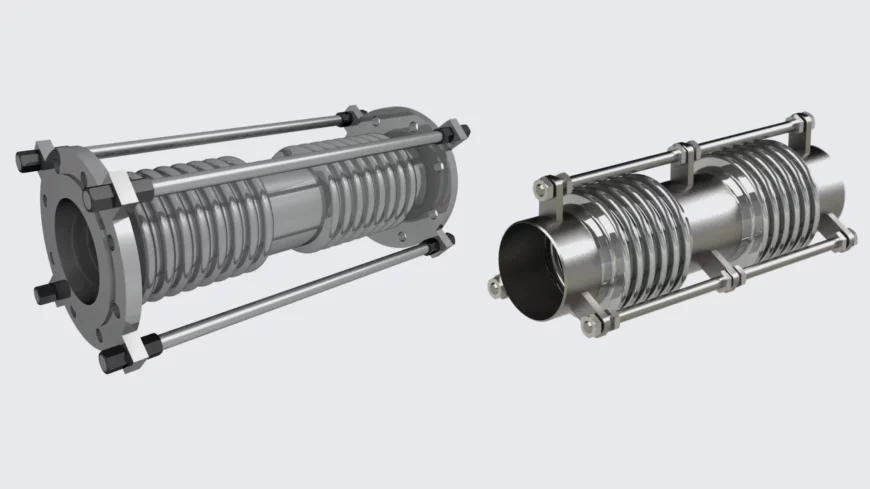

Универсальные компенсаторы сильфонные выполняют на базе двух сильфонов, соединенных промежуточным патрубком. Такая схема позволяет перераспределять деформации между элементами конструкции и воспринимать сочетание перемещений, которое для обычного осевого исполнения уже оказываются недостаточным.
Именно поэтому универсальный сильфонный компенсатор не стоит воспринимать как усиленный осевой. Это отдельный тип изделия со своей расчетной логикой, собственной схемой работы и другими требованиями к установке. При его выборе необходимо анализировать не только условный проход и давление, но и общую кинематику трубопровода.
Когда выбирают универсальные сильфонные компенсаторы
Универсальное исполнение рассматривают в тех случаях, когда трубопроводный участок должен воспринимать сочетание осевых, боковых и угловых перемещений, а компоновка системы не позволяет ограничиться более простым типом компенсатора. На практике такие решения применяют в тепловых сетях, на технологических трубопроводах, в энергетике, на инженерных коммуникациях и в узлах, где геометрия трассы и расчетная схема требуют более гибкой работы компенсатора.
Универсальные сильфонные компенсаторы особенно актуальны там, где требуется компенсировать смещения в нескольких направлениях, но при этом сохранить герметичность узла и не допустить неконтролируемой передачи нагрузок на оборудование, арматуру и трубопровод. Однако использовать такое решение следует только тогда, когда это подтверждается расчетом.
| Ситуация | Почему рассматривают универсальное исполнение | Что важно проверить |
|---|---|---|
| В системе присутствуют осевые и боковые смещения одновременно | Один тип перемещения уже не описывает работу узла полностью | Расчетные перемещения по каждому направлению и общую схему опирания |
| Геометрия трассы не позволяет ограничиться простым осевым решением | Трубопровод работает сложнее, чем прямолинейный участок с продольным ходом | Расположение опор, конфигурацию участка и фактическую кинематику трубопровода |
| Нужна компенсация нескольких видов деформаций в одном узле | Универсальная конструкция лучше подходит для сочетания перемещений | Не требуется ли вместо этого другой специальный тип компенсатора |
| Компенсатор включают в более сложную инженерную или промышленную схему | Требуется более гибкое решение, чем базовый осевой вариант | Давление, температуру, ресурс, доступное место и монтажную схему |
| Нужно сохранить возможность сервисной замены без изменения трубопровода | В ряде случаев это удобно реализовать через фланцевое исполнение | Тип присоединения, строительную длину по проекту и условия демонтажа |
Какие исполнения встречаются на практике
В зависимости от проекта могут применяться универсальные сильфонные компенсаторы под приварку и фланцевые исполнения.
Универсальный фланцевый компенсатор удобен там, где важны разборность соединения, удобство обслуживания и возможность замены без вырезки участка трубопровода.
Приварное исполнение чаще выбирают для включения в линию по проектной схеме, когда требуется жесткая интеграция в трубопровод без дополнительного разъемного узла.
Также в конструкции могут предусматриваться внутренняя гильза, защитный кожух, многослойный сильфон, специальные материалы сильфона и присоединительных элементов. Но даже если изделия выглядят схожими по диаметру и общему исполнению, это не означает их взаимозаменяемость без проверки расчетных параметров, величины перемещений и схемы установки.
| Исполнение | Когда рассматривают | Особенность |
|---|---|---|
| Фланцевое | Когда важны разборность соединения и удобство замены | Упрощает демонтаж и сервисные работы на узле |
| Под приварку | Когда компенсатор должен быть встроен в линию как неразъемный элемент | Позволяет интегрировать изделие в трубопровод по проектной схеме |
| С внутренней гильзой | Когда необходимо уменьшить влияние потока на сильфон | Защищает внутреннюю часть компенсатора при сложных режимах потока |
| С защитным кожухом | Когда требуется дополнительная защита сильфона от внешних воздействий | Снижает риск механического повреждения и загрязнения сильфона |
| Многослойный сильфон | Когда проект предъявляет повышенные требования к ресурсу и гибкости | Позволяет получить более гибкую и ресурсную конструкцию при корректном расчете |
Из каких марок сталей изготавливают универсальные компенсаторы
Для универсальных сильфонных компенсаторов выбор материала сильфона особенно важен, поскольку такой компенсатор работает не только на осевое перемещение, но и на сочетание боковых и угловых деформаций в составе одной расчетной схемы. В типовых исполнениях для сильфонов часто применяют 1.4541 / AISI 321 и 1.4571 / AISI 316Ti, в более спокойных условиях могут использоваться 304 / 304L, при более агрессивных средах — 316L / 316Ti, для высокотемпературных газовых систем — 310S, а для наиболее требовательных сочетаний температуры, коррозионной активности и ресурса — 904L, Alloy 825 или Alloy 625. Для универсального компенсатора это имеет принципиальное значение, поскольку материал влияет не только на стойкость к среде и температуре, но и на ресурс сильфона при сложной циклической работе, где одновременно учитываются несколько направлений перемещения.
| Обозначение по AISI / UNS / Trade | Приближённый аналог по ГОСТ | Обозначение по EN | Тип материала | Когда применяют | Ключевые свойства |
|---|---|---|---|---|---|
| AISI 321 | 12Х18Н10Т / 08Х18Н10Т | 1.4541 | Стабилизированная аустенитная нержавеющая сталь | Типовые сильфонные компенсаторы общего назначения, в том числе сварные изделия при умеренно повышенных температурах | Хорошая свариваемость, стойкость к межкристаллитной коррозии, пригодность для циклической работы; один из базовых материалов для сильфонов |
| AISI 304 / AISI 304L | 08Х18Н10 / 03Х18Н11 | 1.4301 / 1.4307 | Стандартная аустенитная нержавеющая сталь | Сравнительно спокойные условия, сухие и слабоагрессивные среды, задачи с акцентом на стоимость | Доступность, технологичность, хорошая свариваемость, экономичность; если нужно сэкономить, этот вариант рассматривают одним из первых |
| AISI 316L | 03Х17Н14М3 | 1.4404 | Низкоуглеродистая молибденсодержащая аустенитная нержавеющая сталь | Более агрессивные водные и технологические среды, химически более нагруженные системы, когда важны коррозионная стойкость и хорошая работа после сварки | Лучше 304-й группы по коррозионной стойкости, хорошо работает в сварных узлах, подходит для многих жидких и технологических сред |
| AISI 316Ti | 08Х17Н13М2Т / 10Х17Н13М2Т | 1.4571 | Титаностабилизированная молибденсодержащая аустенитная нержавеющая сталь | Более ответственные условия, где нужны и коррозионная стойкость, и работа при повышенной температуре; один из типовых материалов для сильфонов европейского исполнения | Хорошая стойкость после сварки, лучшая пригодность к повышенным температурам по сравнению с 316L, устойчивость к межкристаллитной коррозии |
| AISI 310S | 20Х23Н18 | 1.4845 | Жаростойкая аустенитная нержавеющая сталь | Горячие газы, печные тракты, дымовые и высокотемпературные системы, где на первом месте жаростойкость и окалиностойкость | Жаропрочность и жаростойкость, стойкость к окислению в горячих газах; это в первую очередь жаростойкая, а не кислотостойкая марка |
| 904L / UNS N08904 | 06ХН28МДТ | 1.4539 | Высоколегированная кислотостойкая аустенитная нержавеющая сталь | Агрессивные химические среды, кислоты, более тяжёлые хлоридсодержащие и коррозионно-нагруженные условия, где стандартных 316L / 316Ti уже недостаточно | Высокая кислотостойкость и общая коррозионная стойкость; сильный выбор под тяжёлую химическую нагрузку, но не основной материал для очень высоких температур |
| Alloy 800 / UNS N08800 | ХН32Т | 1.4876 | Никель-железо-хромовый жаростойкий сплав | Длительная работа при высоких температурах, окислительные, восстановительные и азотирующие атмосферы, специальные термически нагруженные узлы | Жаростойкость, стабильность свойств при длительном нагреве, хорошая работа в высокотемпературных атмосферах; это жаростойкий материал, а не «улучшенная нержавейка общего назначения» |
| Alloy 825 / UNS N08825 | ХН38ВТ / ХН40МДТЮ | 2.4858 | Коррозионностойкий никель-железо-хромовый сплав с Mo, Cu и Ti | Горячие кислотные среды, тяжёлая химия, среды с риском хлоридного коррозионного растрескивания, когда нержавеющих сталей уже недостаточно | Высокая стойкость к кислотам и тяжёлым коррозионным средам; этот сплав прежде всего кислотостойкий и коррозионностойкий, а не базовый жаростойкий материал |
| Alloy 625 / UNS N06625 | ХН75МБТЮ | 2.4856 | Высокопрочный никель-хром-молибден-ниобиевый сплав | Самые требовательные сочетания температуры, коррозии, циклической нагрузки и требований к ресурсу; специальные и особо ответственные узлы | Высокая коррозионная стойкость, хорошая жаропрочность и высокая прочность; материал подходит и под тяжёлую коррозию, и под сложные температурно-силовые условия |
Чем универсальный компенсатор отличается от других типов
По сравнению с осевым компенсатором универсальное исполнение рассчитано на более сложную работу по направлениям перемещений. По сравнению со сдвиговым оно не следует автоматически считать прямой заменой на любом участке, где присутствует боковое смещение. По сравнению с угловыми и карданными решениями универсальный компенсатор выбирают по иной схеме, когда задача не сводится только к угловому повороту в одной или нескольких плоскостях.
Именно поэтому универсальный компенсатор требует более внимательной проверки расчетной модели трубопровода. Ошибка здесь чаще всего связана не с самим компенсатором, а с попыткой заменить один тип другим без анализа направления перемещений, давления, опор и общей конфигурации трассы.
Что особенно важно при подборе
Для корректного подбора универсального исполнения необходимо определить:
- Рабочую среду;
- Рабочую и расчетную температуру;
- Давление и возможные пиковые режимы;
- Осевые, боковые и угловые перемещения;
- Диаметр трубопровода;
- Тип присоединения;
- Схему неподвижных и направляющих опор;
- Требования к материалам, ресурсу и документации.
Для универсального компенсатора особенно важно правильно задать перемещения по направлениям и не смешивать их в одну общую формулировку.
| Параметр | Что нужно указать | Почему это важно | Комментарий |
|---|---|---|---|
| Диаметр трубопровода | DN / ДУ и данные по присоединительным размерам при необходимости | Определяет совместимость компенсатора с трубопроводом и узлом присоединения | Одного диаметра недостаточно, если есть нестандартные фланцы или особые присоединения |
| Рабочее давление | Номинальное давление, пиковые режимы, гидроудары, вакуум при наличии | Влияет на выбор конструкции, жесткость системы и требования к опорам | Для универсального исполнения давление особенно важно из-за общей расчетной схемы узла |
| Температура | Рабочая и максимальная температура среды | Определяет выбор материалов сильфона и присоединительных элементов | Температурный режим напрямую влияет на ресурс и допустимые нагрузки |
| Рабочая среда | Пар, вода, горячая вода, газ, нефтепродукты, химическая среда и т. д. | Материал и конструкция подбираются с учетом коррозионной стойкости и условий эксплуатации | Даже при одинаковом давлении и температуре среда может требовать другого исполнения |
| Перемещения | Осевые, боковые и угловые перемещения по направлениям | Именно это определяет, подходит ли универсальный тип и в каком исполнении | Формулировка «нужно компенсировать деформации» без числовых данных недостаточна |
| Тип присоединения | Фланцевое, приварное или специальное исполнение | От этого зависит интеграция компенсатора в трубопровод и условия монтажа | Универсальный фланцевый компенсатор и универсальный компенсатор под приварку решают схожие, но не одинаковые монтажные задачи |
| Схема опор | Наличие неподвижных, направляющих и промежуточных опор | Опоры определяют фактическую работу компенсатора и распределение усилий в системе | Без понимания схемы опирания подобрать универсальное исполнение корректно невозможно |
| Ограничения по месту установки | Доступная длина, соседнее оборудование, арматура, условия обслуживания | Габариты и монтажное положение влияют на выбор конструкции и исполнения | Особенно важно при тесной компоновке узла и необходимости сервисного доступа |
| Требования к документации | Паспорт, сертификаты, расчеты, требования проекта и службы эксплуатации | Позволяет заранее подобрать изделие, которое подходит не только по конструкции, но и по комплекту документов | Это особенно важно для промышленных, энергетических и формализованных объектов |
Почему нельзя выбирать только по диаметру и типу присоединения
Даже если заранее известно, что нужен универсальный компенсатор и понятен тип присоединения, этого недостаточно для корректного подбора. Один и тот же диаметр может выпускаться в разных исполнениях, с разной длиной промежуточного патрубка, различной жесткостью сильфонов, разным допустимым боковым смещением и разной расчетной схемой восприятия нагрузок.
Именно поэтому универсальный сильфонный компенсатор нельзя выбирать только по условному проходу, фланцам или общему внешнему виду. Для надежной работы необходимо понимать не только параметры среды и давления, но и реальные перемещения, расположение опор, особенности монтажа и требования к ресурсу оборудования.
Что важно при монтаже
Монтаж универсального компенсатора требует аккуратного соблюдения проектной схемы. Для такого изделия важны правильная ориентация в пространстве, соблюдение монтажной длины, корректная работа опор и отсутствие дополнительных изгибающих нагрузок, которые не были учтены расчетом.
Ошибки установки особенно опасны в тех случаях, когда компенсатор должен воспринимать сочетание перемещений. Если монтаж выполнен с перекосом, с предварительным напряжением или без учета фактической схемы опирания трубопровода, изделие может начать работать вне расчетного режима, что приводит к ускоренному износу сильфона и перегрузке соседних элементов системы.
Какие данные нужны для запроса
Чтобы мы быстрее подобрали подходящее исполнение и подготовили предложение, желательно сразу передать:
- Диаметр трубопровода;
- Тип присоединения;
- Рабочую среду;
- Рабочую и максимальную температуру;
- Рабочее и расчетное давление;
- Осевые, боковые и угловые перемещения;
- Схему неподвижных и направляющих опор;
- Требования к материалу и документам;
- Пожелания по исполнению, если они уже есть.
Чем точнее исходные данные, тем выше вероятность сразу получить корректный вариант без повторных уточнений и пересогласования проекта.
Поставка и подбор под конкретную задачу
ООО «НПП «Нобис»» поставляет универсальные сильфонные компенсаторы под условия конкретного проекта. Мы подбираем решение не по одному наименованию, а по фактической расчетной задаче: по перемещениям, давлению, температуре, среде, присоединению и схеме трубопроводного узла.
Если вам требуется подобрать и купить универсальный сильфонный компенсатор для инженерной, энергетической или промышленной системы, направьте исходные данные по среде, температуре, давлению, перемещениям и типу присоединения. На основании этих параметров мы предложим подходящее исполнение и подготовим коммерческое предложение.
