ООО «НПП «Нобис»» осуществляет поставку антивибрационных резиновых компенсаторов для насосного, вентиляционного и технологического оборудования с подбором по среде, давлению, температуре и типу присоединения. Предлагаем решения для снижения вибрации, уменьшения шума и защиты трубопроводной обвязки от ударных и циклических нагрузок.
Антивибрационный резиновый компенсатор применяют там, где недостаточно просто соединить оборудование с трубопроводом: узел должен не только обеспечить герметичность, но и работать как гибкая развязка, уменьшая передачу колебаний на арматуру, трубопровод, опоры и строительные конструкции. Именно поэтому такие изделия востребованы на насосных установках, возле теплообменников, чиллеров, вентиляционных агрегатов, компрессоров, систем водоснабжения, отопления, холодоснабжения и на различных технологических линиях.
Почему выбирают нас
Мы подбираем антивибрационные резиновые компенсаторы по реальным параметрам узла. Это особенно важно для насосных и климатических систем, где ошибка в материале, давлении или исполнении быстро проявляется в виде шума, течи, ускоренного старения или повторных затрат на монтаж.
Мы помогаем подобрать изделие с учетом:
✓ Рабочей среды;
✓ Диапазона температур;
✓ Давления;
✓ Типа оборудования;
✓ Диаметра трубопровода;
✓ Способа присоединения;
✓ Характера вибрационной нагрузки;
✓ Ограничений по месту установки.
Если вам нужна антивибрационная вставка для насоса, вентиляционного узла, теплообменника, чиллера или технологической линии, направьте параметры системы — подберем подходящее исполнение и подготовим коммерческое предложение.

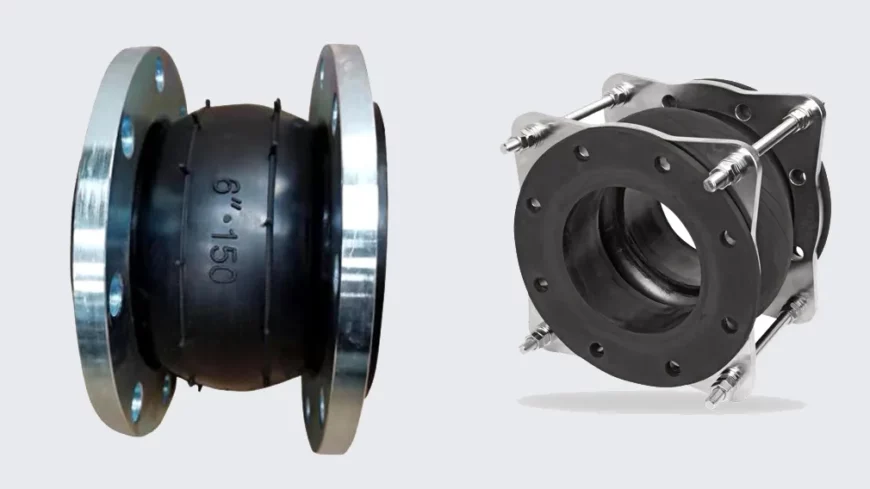

Что такое антивибрационный резиновый компенсатор
Антивибрационный резиновый компенсатор — это эластичный узел, рассчитанный на работу в составе трубопроводной обвязки и предназначенный прежде всего для гашения вибрации, смягчения ударных нагрузок, частичной компенсации небольших смещений и уменьшения шума. В зависимости от проекта он может иметь фланцевое или муфтовое присоединение, различное армирование, разные марки эластомеров и дополнительные элементы безопасности.
Какие задачи решает антивибрационный компенсатор
Правильно подобранный антивибрационный компенсатор помогает решить сразу несколько эксплуатационных задач.
Во-первых, он уменьшает передачу механической вибрации от оборудования на трубопроводную систему. Это особенно важно для насосов, вентиляторов, компрессоров, холодильных машин и другого оборудования, работающего в циклическом или непрерывном режиме.
Во-вторых, изделие снижает уровень структурного шума. Когда жесткая связь между оборудованием и трубопроводом заменяется гибким узлом, уменьшается передача колебаний на стены, рамы, перекрытия и соседние элементы системы.
В-третьих, антивибрационная вставка частично разгружает трубопровод от кратковременных ударных воздействий. Речь не идет о том, что компенсатор способен «вылечить» грубые ошибки проекта, но он действительно помогает смягчать пиковые режимы и снижать риск ускоренного износа сопряженных элементов.
В-четвертых, при корректной установке изделие допускает небольшие монтажные отклонения и рабочие перемещения в пределах серии конкретного производителя. Именно поэтому антивибрационный компенсатор часто рассматривают как элемент не только виброизоляции, но и общей эксплуатационной надежности узла.
Где применяются антивибрационные резиновые компенсаторы
Наиболее типичные области применения:
- Насосные станции и повысительные установки;
- Котельные, ИТП, тепловые пункты;
- Системы холодоснабжения и чиллерные контуры;
- Вентиляционные камеры и холодильные машины;
- Линии циркуляции воды и гликолевых растворов;
- Технологические контуры с неагрессивными жидкостями;
- Отдельные масляные линии при выборе маслостойкого эластомера;
- Участки трубопровода возле оборудования с выраженной вибрацией.
Особенно часто используются решения для насосной обвязки. Здесь антивибрационный резиновый компенсатор устанавливают на всасывающей или напорной линии, чтобы уменьшить воздействие вибрации на трубопровод, арматуру, приборы и крепеж. Но важно понимать: компенсатор не должен становиться заменой правильной расстановке опор, анкеров, направляющих и общей инженерной логике трубопровода.
| Узел или оборудование | Задача компенсатора | На что обратить внимание при подборе |
|---|---|---|
| Насосные установки | Снижение передачи вибрации, смягчение ударных режимов, защита арматуры и трубопровода | Среда, пусковые режимы, давление, место установки на всасывании или напоре |
| Чиллеры и холодильные контуры | Снижение шума, виброразвязка, разгрузка присоединений оборудования | Температура, состав теплоносителя, наличие гликоля, ограничение по габаритам |
| Вентиляционные и климатические установки | Уменьшение структурного шума и передаваемой вибрации | Тип оборудования, режим работы, температура и тип среды |
| Тепловые пункты и котельные | Стабилизация работы обвязки, уменьшение нагрузки на соединения | Температура, давление, частота циклов, материал эластомера |
| Масляные и нефтесодержащие линии | Виброизоляция и герметичное присоединение оборудования | Маслостойкое исполнение, совместимость среды, фактическая температура |
| Технологические трубопроводы | Снижение динамического воздействия на трубопроводную систему | Характер среды, перемещения, наличие вакуума, требования к сроку службы |
Почему антивибрационные компенсаторы выбирают отдельно от обычных соединительных вставок
Ошибка многих закупщиков и монтажников состоит в том, что они пытаются подобрать изделие только по диаметру и типу присоединения. Для антивибрационных моделей этого недостаточно. Здесь надо смотреть не только на DN и PN, но и на характер колебаний, тип оборудования, рабочую среду, температуру, возможность пульсаций, наличие вакуума, монтажное положение и допустимую нагрузку на присоединительные элементы.
Именно поэтому антивибрационный компенсатор нельзя сводить к формуле «резиновая вставка между двумя трубами». Для систем с выраженной вибрацией он является инженерным элементом, от которого зависит срок службы оборудования и устойчивость трубопроводного узла в целом.
Основные варианты исполнения
Антивибрационные резиновые компенсаторы поставляются в разных исполнениях. Наиболее распространены два варианта.
Фланцевое исполнение
Фланцевые резиновые компенсаторы применяют чаще всего на средних и крупных диаметрах, а также в тех случаях, когда требуется более привычный для промышленного трубопровода способ присоединения. Такой резиновый антивибрационный компенсатор удобен для насосных групп, тепловых пунктов, холодильных систем, коммунальных и промышленных сетей. Кроме того, именно фланцевое исполнение чаще выбирают там, где нужно упростить ревизию и замену узла.
Муфтовое исполнение
Муфтовые резиновые компенсаторы применяют на небольших диаметрах и в компактных инженерных системах. Для небольшого насоса, узла водоснабжения или внутренней инженерной сети, такой вариант часто оказывается рациональным по габаритам и стоимости. Но при росте диаметра и нагрузки переходят к фланцевым моделям.
Выбор материала: что действительно важно
Ключевое правило здесь простое: антивибрационные свойства важны, но они не отменяют химическую и температурную стойкость материала. Если эластомер подобран неправильно, компенсатор может быстро потерять прочность, растрескаться, разбухнуть или преждевременно выйти из строя даже при нормальных вибрационных нагрузках.
EPDM
Если в запросе фигурирует компенсатор антивибрационный EPDM или компенсатор резиновый антивибрационный EPDM, в большинстве случаев речь идет о воде, горячей воде, отопительных и холодильных контурах, вентиляции, HVAC и аналогичных инженерных средах. EPDM ценят за хорошую устойчивость к воде, пару слабых растворов, атмосферному старению, озону и наружным воздействиям.
Для типовых инженерных систем EPDM нередко является базовым выбором. Такой материал хорошо подходит для:
- Холодной и горячей воды;
- Систем отопления;
- Контуров охлаждения;
- Вентиляционных и климатических установок;
- Наружной эксплуатации при воздействии окружающей среды.
Но даже при широком применении EPDM нельзя автоматически назначать для любой задачи. При наличии масел, топлива, нефтепродуктов или нестандартной химии его надо проверять отдельно.
NBR
Если в системе есть масла, нефтепродукты, топливные компоненты или иные углеводородные среды, чаще рассматривается компенсатор резиновый антивибрационный NBR. Для таких условий NBR предпочтительнее EPDM, поскольку лучше работает именно с маслосодержащими средами.
При этом NBR не стоит считать универсальным решением для всех случаев. Его также нужно проверять по температуре, составу среды, фактическому режиму работы и условиям монтажа. Для воды и типовых климатических систем он не всегда является оптимальным выбором.
| Материал | Где применяется чаще всего | Преимущества | Ограничения |
|---|---|---|---|
| EPDM | Вода, горячая вода, отопление, HVAC, холодильные и климатические системы | Хорошая стойкость к воде, озону, старению и наружным воздействиям | Не является базовым выбором для масел, топлива и нефтепродуктов |
| NBR | Масла, отдельные нефтепродукты, маслосодержащие среды | Повышенная стойкость к маслам и углеводородным средам | Не всегда оптимален для стандартных водяных и климатических систем |
| Другие исполнения по запросу | Нестандартные среды, специальные условия эксплуатации | Возможность подбора под конкретную задачу | Требуют отдельного анализа среды, температуры и режима работы |
Что дает антивибрационный компенсатор оборудованию и трубопроводу
Такое оборудование часто воспринимают как небольшой аксессуар к насосу или вентилятору. На практике их роль серьезнее.
Правильно выбранная вибровставка помогает:
- Уменьшить передачу вибрации на трубопровод и арматуру;
- Снизить вероятность ослабления резьбовых и фланцевых соединений;
- Уменьшить уровень шума в помещении;
- Сократить воздействие циклических нагрузок на соседние элементы системы;
- Повысить комфорт эксплуатации инженерного узла;
- Сделать работу оборудования более «мягкой» для обвязки.
Особенно заметен эффект там, где оборудование установлено внутри здания, рядом с рабочими помещениями, на технических этажах, в подвалах, на перекрытиях или в местах, где нежелательна передача вибрации на строительные конструкции.
Что антивибрационный компенсатор не должен делать
Антивибрационный компенсатор не должен:
- Воспринимать вес трубопровода без нормальной системы опор;
- Работать в постоянном перекосе как средство исправления грубых ошибок монтажа;
- Компенсировать большие перемещения, если серия на это не рассчитана;
- Использоваться вне допустимой среды и температуры;
- Эксплуатироваться в вакуумном режиме без проверки пригодности конструкции;
- Устанавливаться с кручением, чрезмерной затяжкой или механическим натягом.
Если в системе есть большие осевые перемещения, сильные пульсации, риск срыва опор или нестандартная среда, подбор должен выполняться особенно внимательно. В ряде случаев могут потребоваться ограничительные тяги, специальные кольца, иное армирование или вообще другой тип компенсатора.
Как подбирать антивибрационные резиновые компенсаторы
Для корректного подбора желательно знать не только диаметр, но и следующие параметры:
- Рабочая среда;
- Рабочая и максимальная температура;
- Рабочее и пиковое давление;
- Тип оборудования;
- Место установки — всасывание, напор, магистраль, вертикальный стояк, горизонтальный участок;
- Характер вибрации и наличие ударных режимов;
- Тип присоединения;
- Ограничения по габаритам;
- Требования к сроку службы и условиям обслуживания.
Даже если в запросе указан только диаметр и материал, этого достаточно лишь для первичного ориентирования. Для точного подбора всё равно нужны данные о среде, температуре, давлении и типе оборудования.
| Параметр | Зачем он нужен |
|---|---|
| Условный проход и тип присоединения | Чтобы определить совместимость с трубопроводом и подходящий формат исполнения |
| Рабочее давление и возможные пики | Чтобы подобрать конструкцию с достаточным запасом по нагрузке |
| Рабочая среда | Чтобы правильно выбрать материал эластомера |
| Температура рабочая и максимальная | Чтобы исключить ускоренное старение или разрушение материала |
| Тип оборудования | Чтобы оценить характер вибрации и ожидаемую нагрузку на узел |
| Место установки | Чтобы понять, какие ограничения есть по монтажу и эксплуатации |
| Дополнительные условия | Вакуум, гидроудары, ограниченное пространство, требования по сроку службы и сервису |
| Параметр | Что нужно указать | Почему это важно | Комментарий |
|---|---|---|---|
| Диаметр трубопровода | DN / ДУ, наружный или внутренний диаметр, если есть нестандартное исполнение | Определяет присоединительные размеры и совместимость компенсатора с трубопроводом | Одного указания «ДУ 50» часто недостаточно, если в системе есть переходы, нестандартные фланцы или особые присоединения |
| Давление | Рабочее давление, максимальное давление, возможные пуски и гидроудары | От давления зависит выбор конструкции, прочностной запас и допустимый режим эксплуатации | Для корректного подбора желательно указывать не только номинальное, но и пиковое значение давления |
| Температура | Рабочая температура среды и возможные кратковременные повышения | Температура напрямую влияет на выбор материала эластомера и срок службы изделия | Один и тот же компенсатор может подходить по диаметру, но не подходить по температурному режиму |
| Рабочая среда | Вода, горячая вода, раствор, воздух, масло, нефтепродукты, химическая среда и т. д. | Совместимость материала с рабочей средой — один из ключевых факторов подбора | Например, EPDM и NBR решают разные задачи и не являются взаимозаменяемыми во всех случаях |
| Тип оборудования | Насос, вентилятор, компрессор, теплообменник, чиллер, трубопроводный узел | Позволяет понять характер вибрации, пульсаций и требования к компенсатору | Для насосной и вентиляционной обвязки требования к антивибрационному узлу могут отличаться |
| Тип присоединения | Муфтовое, фланцевое или другое исполнение | От этого зависит совместимость с существующим трубопроводом и удобство монтажа | Муфтовые решения чаще применяют на малых диаметрах, фланцевые — на более нагруженных и крупных узлах |
| Характер нагрузки | Постоянная вибрация, пульсации, кратковременные удары, смещения трубопровода | Помогает понять, нужен ли компенсатор только для виброизоляции или также для компенсации перемещений | Не каждый антивибрационный компенсатор должен работать как элемент компенсации значительных деформаций |
| Условия монтажа | Наличие перекосов, ограниченное место, необходимость демонтажа, расположение рядом с насосом или опорой | Монтажные ограничения влияют на выбор исполнения и на долговечность изделия | Неправильная установка может резко сократить ресурс даже у корректно подобранного компенсатора |
| Требования к документации | Паспорт, сертификаты, техническое описание, требования проекта или службы эксплуатации | Позволяет заранее подобрать изделие, которое подходит не только технически, но и по документам | Это особенно важно для объектов с формализованным согласованием и внутренними регламентами заказчика |
Почему нельзя обещать одну универсальную длину и один универсальный ресурс
Антивибрационные резиновые компенсаторы поставляются разными производителями и в разных сериях. У них могут отличаться профиль, высота арки, толщина стенки, вид армирования, вариант присоединения, допустимые перемещения и диапазоны рабочих параметров. На практике решение всегда привязано к конкретной линейке изделия и задаче заказчика.
Какие ошибки при выборе встречаются чаще всего
Наиболее распространенные ошибки:
- Выбор только по диаметру без учета среды;
- Установка EPDM в среду, где требуется маслостойкое исполнение;
- Попытка использовать обычную гибкую вставку там, где нужны выраженные антивибрационные свойства;
- Установка на трубопровод без корректных опор и направляющих;
- Игнорирование пусковых режимов и гидроударов;
- Монтаж с перекосом, растяжением или скручиванием корпуса;
- Заказ «по привычке» без анализа фактической температуры.
На коротком интервале времени система может даже работать, но ресурс изделия и всей обвязки при таких ошибках резко снижается.
Часто задаваемые вопросы
Когда нужен именно антивибрационный резиновый компенсатор, а не обычная вставка?
Когда в системе есть источник вибрации или пульсаций: насос, вентилятор, компрессор, холодильная машина, агрегат с частыми пусками и остановами. В таких условиях требуется именно решение для виброизоляции, а не просто гибкий участок трубопровода.
Что лучше для воды и отопления — EPDM или NBR?
Для воды, отопительных и большинства климатических систем предпочтителен EPDM. NBR чаще применяют там, где в среде присутствуют масла и нефтепродукты.
Можно ли поставить антивибрационный компенсатор на любой насос?
Во многих случаях да, но выбор зависит от среды, давления, температуры, типа подключения и режима работы насоса. Универсального варианта без проверки параметров нет.
Муфтовое или фланцевое исполнение лучше?
Для небольших диаметров и компактных узлов часто удобно муфтовое исполнение. Для более серьезных систем, средних и крупных диаметров, а также для промышленной обвязки чаще выбирают фланцевые модели.
Можно ли подбирать изделие только по DN и PN?
Нет. Для антивибрационного компенсатора этого недостаточно. Нужно учитывать источник вибрации, среду, температуру, фактическую нагрузку и место установки.
