ООО «НПП «Нобис»» осуществляет поставку фланцевых резиновых компенсаторов для трубопроводов, насосного оборудования и инженерных систем.
Подберем исполнение под рабочую среду, давление, температуру, тип фланцевого присоединения и условия монтажа, чтобы изделие надежно работало в составе конкретного узла.

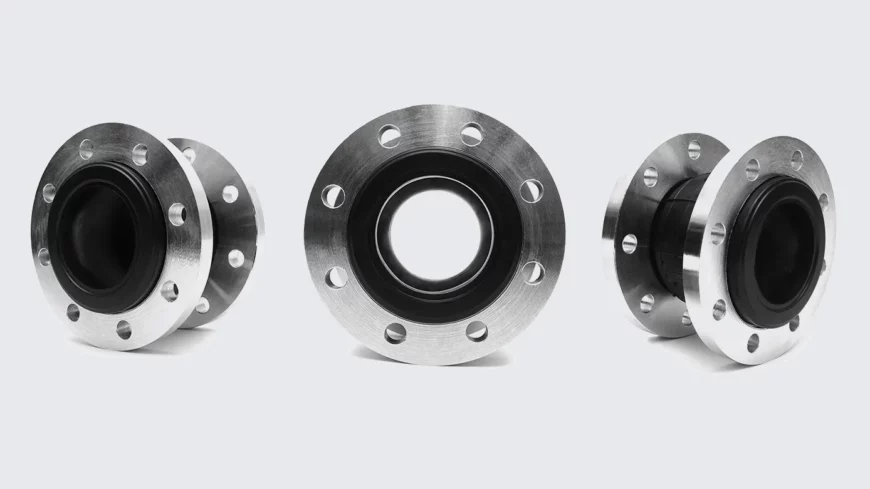

Фланцевый резиновый компенсатор — одно из наиболее практичных решений для трубопроводных узлов, где требуется гибкое фланцевое соединение между участками системы или между трубопроводом и оборудованием. В реальной эксплуатации вибровставка фланцевая помогает уменьшить передачу вибрации, компенсировать небольшие отклонения при сборке, снизить нагрузку на патрубки и улучшить работу узла в переменных режимах.
Почему выбирают фланцевое исполнение
Фланцевые резиновые компенсаторы особенно удобны там, где нужны:
- Работа на средних и крупных диаметрах;
- Установка возле насосов, теплообменников, чиллеров и другого оборудования;
- Возможность интеграции в стандартные трубопроводные системы с фланцевой арматурой;
- Технически корректная виброразвязка без усложнения узла;
- Понятное и обслуживаемое присоединение.
По сравнению с резьбовыми решениями, фланцевое исполнение дает больше свободы по диапазону типоразмеров и чаще применяется в инженерных и промышленных системах. Поэтому компенсатор фланцевый вибровставка — это не просто «вставка с фланцами», а полноценный рабочий элемент трубопроводного узла, который должен подбираться с учетом реальной среды и реального режима.
Где применяются фланцевые резиновые компенсаторы
Такие изделия устанавливают в системах, где нужно соединить трубопровод с оборудованием или участком линии, сохранив герметичность и при этом снизив передачу механических воздействий.
Наиболее типичные области применения:
- Насосные станции;
- ИТП, котельные и тепловые пункты;
- Системы холодного и горячего водоснабжения;
- Холодильные и климатические установки;
- Линии технической воды;
- Контуры с циркуляцией неагрессивных или умеренно агрессивных жидкостей;
- Отдельные промышленные трубопроводы при корректном подборе материала.
Что дает правильно подобранная фланцевая вибровставка
Если изделие подобрано под фактические условия эксплуатации, заказчик получает сразу несколько прикладных преимуществ:
- Снижение вибрационной нагрузки на трубопровод и оборудование;
- Частичное уменьшение шума в узле;
- Компенсацию небольших осевых, боковых и угловых смещений в пределах допуска конкретной серии;
- Снижение напряжений на патрубках оборудования;
- Более мягкую работу системы в моменты запуска и остановки;
- Повышение эксплуатационной устойчивости узла при переменных режимах.
Но здесь важно не допускать распространенной ошибки: фланцевый резиновый компенсатор не предназначен для исправления грубых перекосов трассы, компенсации больших строительных ошибок или замены полноценной системы опор и направляющих. Он работает эффективно только там, где схема трубопровода изначально спроектирована разумно.
Материалы: EPDM, NBR и выбор по среде
Фланцевые резиновые компенсаторы EPDM
Для водных систем и типовых инженерных задач чаще всего рассматривают компенсаторы фланцевые EPDM. Компенсатор резиновый фланцевый EPDM подходит для многих систем отопления, водоснабжения, охлаждения, вентиляции и HVAC, где рабочая среда не содержит масел и нефтяных компонентов, опасных для данного материала.
Фланцевые резиновые компенсаторы NBR
Если система работает с маслосодержащими жидкостями, нефтепродуктами или иными средами, где EPDM нежелателен, рассматривают компенсатор NBR фланцевый. Компенсатор резиновый фланцевый NBR выбирают там, где критична стойкость материала к контакту с углеводородной составляющей среды.
Для технически корректного подбора недостаточно сказать только «нужен компенсатор резиновый фланцевый NBR». Необходимо понимать, что именно транспортируется по трубопроводу, какова реальная температура, есть ли кратковременные перегревы, присутствуют ли пульсации, вакуум, промывки или химические добавки.
| Материал | Типичные среды и задачи | Преимущества | Что важно проверить |
|---|---|---|---|
| EPDM | Вода, горячая вода, отопление, HVAC, холодильные и общепромышленные водные контуры | Хорошо подходит для водных сред и инженерных систем | Наличие масел, нефтепродуктов, фактическая температура и состав теплоносителя |
| NBR | Маслосодержащие жидкости, нефтепродукты, отдельные технологические среды | Лучше подходит для контакта с углеводородными средами, чем EPDM | Температуру, состав среды, наличие присадок и режим эксплуатации |
| Специальные материалы | Агрессивные, нестандартные или сложные по составу среды | Позволяют адаптировать изделие под конкретную задачу | Требуют индивидуального подбора и подтверждения применимости |
Фланцы и варианты конструкции
На практике широко применяются модели со свободными фланцами, поскольку они упрощают совмещение отверстий и облегчают монтаж на объекте. При этом компенсатор резиновый со скользящими фланцами нужно подбирать не по одному лишь условному диаметру, а с учетом стандарта ответных фланцев, рабочего давления, толщины фланцевого комплекта и особенностей узла.
| Параметр | Что указывается при подборе | Комментарий |
|---|---|---|
| Условный проход | DN 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 и другие | Точный диапазон зависит от серии изделия и производителя |
| Рабочее давление | PN 10, PN 16, PN 25 и иные исполнения | Подбор ведется по фактическому режиму, а не только по обозначению на фланце |
| Тип присоединения | Фланцевое | Нужно уточнять стандарт фланцев и сверловку |
| Материал резиновой части | EPDM, NBR, другие материалы по задаче | Материал выбирают по рабочей среде, температуре и режиму работы |
| Фланцы | Свободные или иные варианты по конструкции | Нужно проверять материал, покрытие и совместимость с ответными фланцами |
| Ограничительные тяги | Опция или обязательный элемент для конкретного узла | Применяются при необходимости ограничения хода и восприятия осевых усилий |
| Строительная длина | Уточняется по серии, производителю и задаче | Нельзя считать универсальной величиной для всех фланцевых компенсаторов одного DN |
Ограничительные тяги: когда без них нельзя
Не во всех случаях достаточно одного эластичного корпуса компенсатора. Если узел работает под давлением, испытывает пульсации, расположен на напорной линии, имеет недостаточно жесткую опорную схему или должен быть защищен от перерастяжения, нередко требуется исполнение с ограничительными тягами.
Ограничительные тяги нужны не «для надежности вообще», а для решения конкретной задачи: ограничить ход, удержать компенсатор в допустимом диапазоне перемещения и не дать изделию выйти за рабочие пределы при действии осевых сил. Особенно важен этот вопрос в насосных узлах и на трубопроводах, где существуют реальные риски смещения и перегрузки.
Что нужно учитывать при подборе
Чтобы подобрать компенсатор резиновый фланцевый недостаточно знать только DN и PN. Полноценный подбор включает:
- Условный проход;
- Рабочее и максимальное давление;
- Рабочую и пиковую температуру;
- Состав рабочей среды;
- Наличие вакуума или разрежения;
- Место установки;
- Характер и величину перемещений;
- Уровень вибрации;
- Тип и стандарт фланцев;
- Наличие неподвижных опор и направляющих;
- Длину доступного монтажного участка;
- Необходимость ограничительных тяг.
Поэтому одна из главных особенностей этой группы изделий состоит в следующем: даже если пользователь ищет «компенсатор резиновый фланцевый Ду50» или «вибровставка фланцевая 100», в рамках одного условного прохода может существовать несколько технически разных решений. Универсального ответа по геометрии и исполнению без уточнения условий здесь не бывает.
| Параметр | Что нужно указать | Почему это важно | Комментарий |
|---|---|---|---|
| Диаметр трубопровода | DN / ДУ, а при необходимости — данные по присоединительным размерам | Определяет совместимость компенсатора с трубопроводом и фланцевым узлом | Одного указания только диаметра часто недостаточно, если на объекте есть нестандартные присоединения или переходы |
| Рабочее давление | Номинальное давление, возможные скачки, пусковые режимы, гидроудары | От давления зависит выбор конструкции, прочностной запас и допустимый режим эксплуатации | Для корректного подбора желательно указывать не только штатное, но и максимальное кратковременное давление |
| Температура | Рабочая температура среды и возможные кратковременные повышения | Температурный режим влияет на выбор материала эластомера и на ресурс изделия | Даже при одинаковом диаметре и давлении разные температурные условия могут требовать разного исполнения |
| Рабочая среда | Вода, горячая вода, воздух, растворы, масло, нефтепродукты, химическая среда и т. д. | Совместимость материала с рабочей средой — один из ключевых факторов подбора | Например, EPDM и NBR применяются в разных условиях и не являются универсальной заменой друг другу |
| Тип присоединения и фланцев | Тип фланцевого исполнения, стандарт фланцев, необходимость свободных или фиксированных фланцев | От этого зависит корректная стыковка изделия с существующим узлом и удобство монтажа | На практике важно заранее согласовать не только диаметр, но и исполнение фланцевого присоединения |
| Тип оборудования | Насос, теплообменник, вентилятор, компрессор, чиллер, технологический трубопровод | Позволяет понять характер нагрузки, уровень вибрации и требования к компенсатору | Для насосной обвязки, инженерных систем и технологических линий требования к изделию могут заметно отличаться |
| Характер нагрузки | Постоянная вибрация, пульсации, осевые или боковые смещения, температурные деформации | Помогает понять, должен ли компенсатор работать только как виброизолирующий элемент или также воспринимать перемещения | Если в узле есть заметные перемещения или ударные нагрузки, это нужно учитывать отдельно |
| Условия монтажа | Наличие перекосов, ограниченное пространство, расположение рядом с опорами, насосом или арматурой | Монтажные ограничения влияют на выбор исполнения и на долговечность работы компенсатора | Нарушение условий установки может привести к преждевременному выходу изделия из строя |
| Необходимость ограничительных тяг | Нужны ли ограничительные тяги или другие элементы ограничения перемещений | В ряде узлов именно дополнительные элементы принимают часть нагрузок и ограничивают ход компенсатора | Этот вопрос особенно важен для более нагруженных систем и при наличии осевых усилий от давления |
| Требования к документации | Паспорт, сертификаты, техническое описание, требования проекта или службы эксплуатации | Позволяет заранее подобрать изделие, которое подходит не только технически, но и по комплекту документов | Это особенно важно для объектов с согласованием через проектные, технические и эксплуатационные службы |
Когда фланцевый резиновый компенсатор особенно эффективен
Такое решение показывает себя лучше всего в узлах, где нужно:
- Разорвать путь передачи вибрации от оборудования;
- Защитить патрубки и фланцевые соединения от лишней нагрузки;
- Получить удобное обслуживаемое присоединение;
- Работать на диаметрах, где муфтовое исполнение уже нецелесообразно;
- Встроить компенсатор в стандартную фланцевую обвязку;
- Подобрать изделие под воду, отопительный контур или общепромышленную жидкостную систему.
| Узел или система | Зачем ставят компенсатор | Комментарий |
|---|---|---|
| Насосные агрегаты | Снижение передачи вибрации и разгрузка патрубков | Один из самых частых сценариев применения |
| Теплообменники и чиллеры | Компенсация небольших смещений и снижение шума | Особенно важно учитывать реальную температуру среды |
| Системы водоснабжения и отопления | Виброразвязка и защита трубопровода от эксплуатационных нагрузок | Часто применяются исполнения в EPDM |
| Промышленные трубопроводы | Гибкое фланцевое соединение и снижение локальных напряжений | Необходим инженерный подбор по среде и режиму |
| Линии с маслосодержащими средами | Сохранение эластичности и герметичности при корректном материале | Часто рассматривают NBR, но решение принимают по фактической среде |
Когда нужен повышенный контроль
Есть сценарии, в которых выбор должен быть особенно осторожным:
- Высокая температура;
- Агрессивная или нестандартная химическая среда;
- Постоянный вакуум;
- Большие осевые смещения;
- Слабая опорная схема трубопровода;
- Частые гидроудары;
- Применение в качестве «замены» полноценной компенсационной системы на длинном участке линии.
В таких случаях фланцевый резиновый компенсатор может оказаться либо ограниченно применимым, либо вообще не лучшим решением.
Требования по монтажу
Чтобы вибровставка фланцевая служила долго, при установке важно:
- Не допускать скручивания корпуса;
- Не собирать узел с перекосом фланцев;
- Не использовать компенсатор для подтягивания неподходящей трассы;
- Не превышать допустимые перемещения;
- Учитывать положение неподвижных опор;
- Контролировать соседство с арматурой и оборудованием;
- При необходимости сразу закладывать ограничительные тяги;
- Соблюдать требования производителя по монтажу и затяжке.
На практике большая часть преждевременных отказов связана не с тем, что изделие само по себе «плохое», а с тем, что его выбрали без учета среды или поставили в узел, который конструктивно не подготовлен к нормальной работе компенсатора.
Фланцевые резиновые компенсаторы под заказ
Мы поставляем фланцевые резиновые компенсаторы под конкретную задачу заказчика. Если вам требуется подбор такого оборудования, мы поможем определить, какое исполнение действительно подойдет по материалу, давлению, температуре и схеме установки.
Мы не сводим подбор к формуле «назвали диаметр — получили цену». Наша задача — понять, какая именно функция требуется от изделия: виброразвязка, компенсация небольших смещений, разгрузка патрубка, работа в водной или маслосодержащей среде, установка в типовом или проблемном узле.
Фланцевые резиновые компенсаторы — это надежный и практичный вариант для трубопроводных узлов, где требуется гибкое фланцевое соединение, снижение вибрации и компенсация умеренных перемещений. Но высокий ресурс и безопасная работа достигаются только тогда, когда изделие подбирается по реальной среде, давлению, температуре, типу фланцев и условиям монтажа. Если вам нужна вибровставка фланцевая EPDM или NBR, компенсатор резиновый фланцевый на типовой либо нестандартный диаметр, направьте нам параметры системы — подберем технически обоснованное решение под вашу задачу.
Что желательно прислать для подбора
Для ускорения подбора желательно сразу направить:
- Диаметр и давление;
- Рабочую среду;
- Температуру;
- Место установки;
- Схему или фото узла;
- Информацию о вибрации и смещениях;
- Стандарт фланцев;
- Желаемый срок поставки.
Чем полнее исходные данные, тем проще сразу предложить технически корректное изделие, а не возвращаться к согласованиям после выставления предложения.
| Что сообщить | Почему это важно |
|---|---|
| DN и рабочее давление | Позволяет определить базовый типоразмер и класс изделия |
| Рабочая среда | От нее зависит выбор материала резиновой части |
| Рабочая и максимальная температура | Температура существенно влияет на применимость изделия |
| Место установки | На насосе, перед теплообменником, на общей линии — это разные режимы работы |
| Характер вибрации и перемещений | Нужно понимать, какая именно функция требуется от компенсатора |
| Тип фланцев и стандарт присоединения | Исключает проблемы совместимости при монтаже |
| Фото или схема узла | Помогает увидеть ограниченное пространство, арматуру рядом и опорную схему |
Часто задаваемые вопросы
Чем фланцевый резиновый компенсатор отличается от муфтового?
Главное отличие — в способе присоединения и диапазоне задач. Фланцевые модели чаще используются на более крупных диаметрах и в узлах, где важна интеграция со стандартной фланцевой арматурой и оборудованием.
Можно ли выбрать изделие только по обозначению DN и PN?
Нет. Для корректного подбора нужно учитывать рабочую среду, температуру, реальный режим, схему монтажа и наличие опор.
Когда выбирать EPDM, а когда NBR?
EPDM рассматривают для водных и инженерных систем без контакта с маслами. NBR чаще нужен при работе с маслосодержащими или нефтяными средами. Но окончательное решение принимается только после анализа условий.
Всегда ли нужны ограничительные тяги?
Нет, но для части узлов они обязательны. Особенно там, где нужно ограничить ход и учесть воздействие осевых сил от внутреннего давления.
Можно ли считать все фланцевые компенсаторы одного DN одинаковыми?
Нет. У разных серий и производителей могут отличаться конструкция, предельные перемещения, материалы, исполнение фланцев и требования к монтажу.
