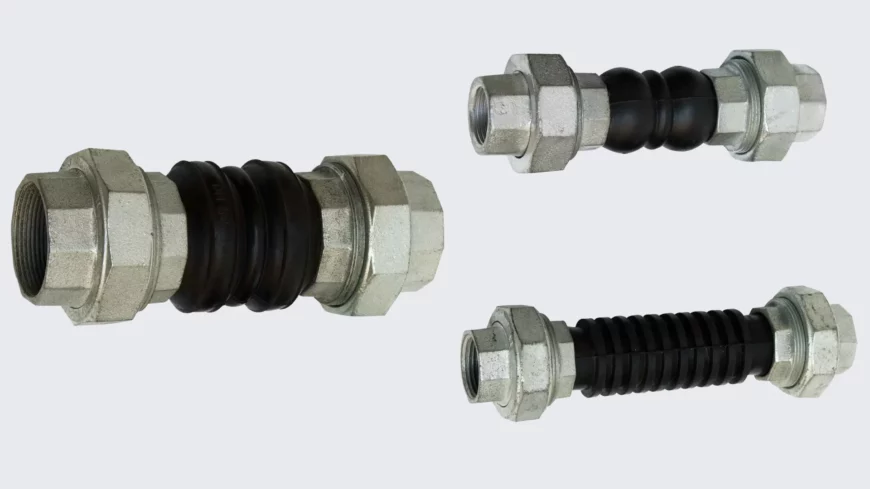

ООО «НПП «Нобис»» осуществляет поставку муфтовых резиновых компенсаторов для инженерных систем, насосных обвязок и технологических трубопроводов. Мы подбираем изделие под рабочую среду, температуру, давление, тип присоединения и ограничения по монтажу, поэтому заказчик получает готовое решение под конкретную задачу.
Муфтовый резиновый компенсатор используют там, где требуется компактный эластичный элемент с резьбовым присоединением без фланцевого узла. В такой конфигурации изделие помогает снизить передачу вибрации на трубопровод, уменьшить шум, частично компенсировать небольшие смещения и снизить нагрузку на соединения возле насосов, теплообменников, вентиляционного и вспомогательного оборудования.
Где применяют муфтовые резиновые компенсаторы
Муфтовое исполнение чаще всего выбирают для узлов небольшого и среднего диаметра, где важны компактность, удобство монтажа и отсутствие тяжелого фланцевого соединения. Такие изделия применяют в системах водоснабжения, отопления, холодоснабжения, вентиляции, в насосных станциях, машинных отделениях, котельных, на линиях подпитки, в обвязке теплообменного оборудования и в других инженерных контурах, где нужно снизить вибрацию и сделать узел менее чувствительным к пульсациям.
Во многих проектах вибровставка муфтовая используется рядом с насосом или другим источником колебаний как практичное решение для локальной виброизоляции. При этом важно понимать, что подбор зависит не только от диаметра, но и от среды, температуры, фактического давления, характера работы агрегата и компоновки участка трубопровода.
| Ситуация | Почему подходит | Комментарий |
|---|---|---|
| Небольшие и средние диаметры трубопровода | Компактный узел без фланцевого соединения | Удобно для инженерных систем и локальных участков |
| Обвязка насосов | Снижение передачи вибрации и пульсаций на трубопровод | Подбор ведут с учетом режима работы насоса |
| Системы отопления, водоснабжения и холодоснабжения | Помогает сделать узел менее чувствительным к вибрации и небольшим отклонениям монтажа | Материал выбирают по температуре и рабочей среде |
| Ограниченное монтажное пространство | Муфтовое исполнение занимает меньше места, чем фланцевое | Нужно проверить доступность для обслуживания и демонтажа |
| Вспомогательные технологические линии | Позволяет установить эластичный элемент без утяжеления узла | Важно учитывать среду, давление и цикличность нагрузки |
Что важно при подборе
Один и тот же условный диаметр может выпускаться в нескольких исполнениях по длине, материалу эластомера, типу резьбы, допустимому давлению и температурному диапазону. Поэтому корректный подбор всегда делается по параметрам эксплуатации.
На практике для выбора оценивают:
- Рабочую среду;
- Температуру;
- Расчетное и кратковременное давление;
- Диаметр и тип присоединения;
- Место установки;
- Наличие вибрации, пульсаций и возможных смещений;
- Требования по ресурсу, документации и условиям поставки.
Именно поэтому компенсатор резиновый резьбовой нельзя выбирать только по формуле «нужен DN 50». Для надежной работы узла нужно учитывать весь режим эксплуатации, особенно если рядом установлен насос, компрессор, вентилятор или иное оборудование с переменной нагрузкой.
Подбор материала эластомера
Материал эластичной части подбирают прежде всего по рабочей среде:
- Для воды, горячей воды, систем отопления, вентиляции и холодоснабжения чаще рассматривают EPDM;
- Для маслосодержащих и нефтесодержащих сред выбирают NBR.
В отдельных проектах могут потребоваться и другие материалы — это зависит от химического состава среды, температуры и требований по стойкости.
Если на объекте есть сомнения по совместимости материала со средой, лучше не ориентироваться только на общее название эластомера. Для корректного подбора желательно передать состав среды, рабочую температуру, давление и описание режима работы. Это особенно важно там, где присутствуют не только вода или воздух, но и присадки, реагенты, масла либо нестандартные технологические жидкости.
| Материал | Типичные области применения | На что обратить внимание |
|---|---|---|
| EPDM | Вода, горячая вода, отопление, вентиляция, холодоснабжение, многие инженерные среды | Нужно подтверждать совместимость по температуре и составу среды |
| NBR | Маслосодержащие и нефтесодержащие среды | Подбор зависит от конкретного состава среды и температурного режима |
| Другие исполнения | Специальные проекты с особыми требованиями по химстойкости, температуре или ресурсу | Рассматриваются индивидуально по параметрам эксплуатации |
Когда муфтовое исполнение подходит лучше всего
Муфтовые резиновые компенсаторы особенно удобны там, где нужно сохранить компактность узла и упростить монтаж. Они хорошо подходят для локальных участков инженерных систем, для небольших насосных групп, для вспомогательных линий и там, где использование фланцевого решения избыточно по габаритам или по стоимости.
В то же время такие изделия не стоит рассматривать как универсальное решение для любой линии. Если трубопровод работает на повышенных нагрузках, имеет значительные перемещения, крупный диаметр, высокие требования по прочности соединения или особые условия эксплуатации, целесообразно дополнительно оценить, не будет ли фланцевое исполнение более правильным.
Какие данные нужны для запроса
Чтобы мы подобрали изделие без лишних уточнений и сократили время на подготовку предложения, желательно сразу передать:
- Условный диаметр;
- Тип присоединения и его размер;
- Рабочую среду;
- Рабочую и максимальную температуру;
- Рабочее и расчетное давление;
- Место установки;
- Описание оборудования, от которого идет вибрация;
- Пожелания по материалу, если они уже есть;
- Требования к документам, паспорту, сертификатам и сроку поставки.
Чем точнее исходные данные, тем выше вероятность сразу получить подходящее исполнение без повторного согласования.
| Параметр | Что желательно сообщить | Зачем это нужно |
|---|---|---|
| Диаметр | DN, ДУ или фактический размер присоединения | Чтобы определить совместимое исполнение и присоединение |
| Тип присоединения | Резьба, размер, стандарт, внутренняя или наружная | Чтобы исключить ошибку при комплектации |
| Рабочая среда | Вода, воздух, раствор, масло, нефтепродукт или иная среда | От этого зависит выбор материала эластомера |
| Температура | Рабочая и максимальная | Чтобы проверить допустимость материала и режима |
| Давление | Рабочее, расчетное и при наличии пиковое | Чтобы выбрать подходящее исполнение по прочности |
| Место установки | Насос, теплообменник, вентустановка, участок трубопровода | Это влияет на режим вибрации и требования к изделию |
| Дополнительные требования | Документация, срок поставки, ограничения по габариту | Чтобы сразу предложить подходящий вариант без лишних уточнений |
Поставка и подбор под конкретную задачу
ООО «НПП «Нобис»» поставляет муфтовые резиновые компенсаторы и резьбовые вибровставки под запрос заказчика. Мы не ограничиваем подбор одной серией или одним производителем, а подбираем решение по условиям эксплуатации, параметрам узла и требованиям проекта.
Если вам нужна муфтовая вибровставка для насосной группы, инженерной системы или технологического трубопровода, направьте параметры среды, давления, температуры и присоединения. На основании этих данных мы подберем подходящее исполнение и подготовим предложение по поставке.
Часто задаваемые вопросы
Муфтовые резиновые компенсаторы и резьбовые вибровставки — это одно и то же?
В практике эти названия часто используют как близкие по смыслу, когда речь идет об эластичном элементе с резьбовым присоединением для снижения вибрации и разгрузки узла. Однако точное исполнение всегда нужно смотреть по характеристикам конкретного изделия.
Можно ли выбрать изделие только по диаметру?
Нет, одного диаметра недостаточно. Для нормального подбора нужно учитывать среду, температуру, давление, тип резьбы, место установки и характер работы оборудования.
Какой материал выбрать: EPDM или NBR?
EPDM рассматривают для водных и близких к ним инженерных сред, а NBR — для маслосодержащих сред. Окончательное решение лучше принимать по фактическим условиям эксплуатации.
Есть ли у вас единый каталог по всем муфтовым компенсаторам?
Нет, в рамках поставки могут использоваться разные производители и разные серии. Поэтому мы работаем через подбор под конкретную задачу, а не через универсальный каталог.
